海為云支付自動控制系統應用詳解

自2012年國家建設銀聯云計算平臺,云支付開始從概念探討階段向?qū)嶋H業務拓展方向發展。經歷了幾年的高速發展,云支付業務的安全性、用戶認知等問題得到解決,技術的規范也促使云支付商用模式走向成熟,云支付產品或應用市場認可程度及行業滲透達到頂峰。
在工業物聯網的大背景下,工業自動化領域接入云支付功能是趨勢所在。海為云是一個跨平臺的工業物聯網云平臺,支持PC、iPad、Android、iOS 多平臺終端。用戶可以在任何地方遠程訪問千里之外現場的機器設備,實現遠程監控維護HMI、PLC,實現遠程編程、固件升級、診斷、監控及調試等。海為云提供安全的通訊機制,使用128-bit SSL 加密機制,確保數據傳輸過程穩定無虞,更在設備端設立了A-Key 和B-Key保護機制,確保遠程訪問設備的安全可靠。在此平臺上實現的海為云支付功能,可以完美解決工業現場的云支付應用。
本文以“電動車自動充電收費系統”為例,介紹海為云支付功能的具體應用方法。
我公司制作的海為云演示系統:

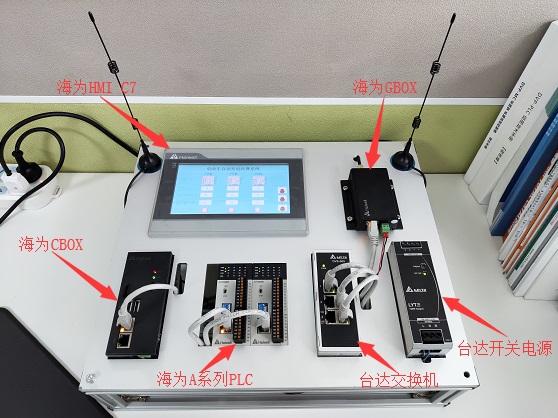

海為GBOX為4G無線路由器,海為CBOX為不帶屏的HMI。本演示系統分為兩部分,HMI C7、GBOX、交換機、右側PLC為第一部分,演示電動車充電收費系統,由GBOX提供4G無線網絡信號;CBOX與左側PLC為第二部分,為海為云常規演示,CBOX可連接以太網或Wifi,有帶4G網絡的機型。

一、 系統演示
組態軟件版本:2.0.12.204(2019-5-16)
HMI固件版本:HaiwellHMI(2.0.12.126)[190521143249]

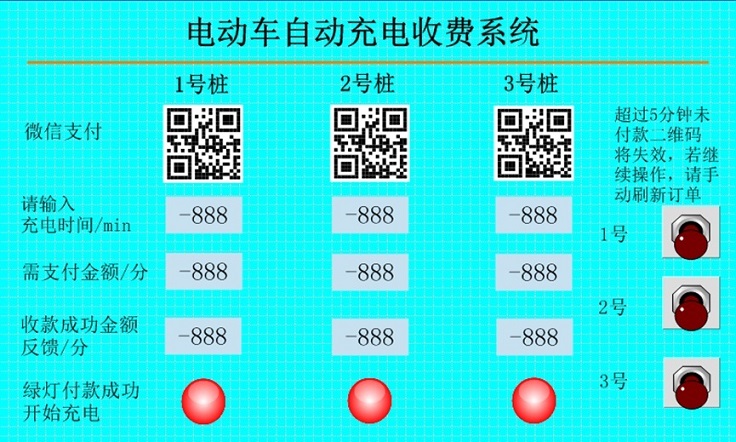

組態畫面如下:

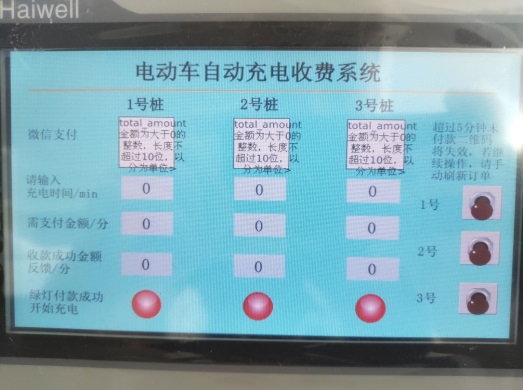

HMI顯示(初始狀態輸入數值為零,不會顯示二維碼)

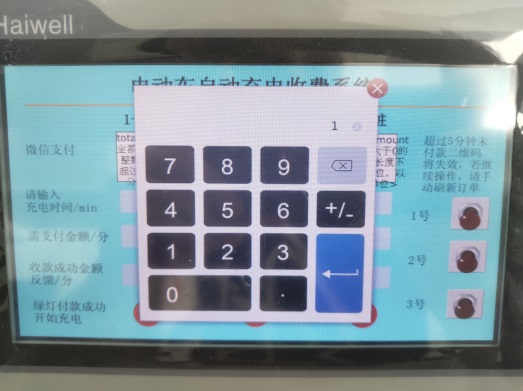

輸入充電時間1分鐘

程序計算所需金額,二維碼彈出,待付款

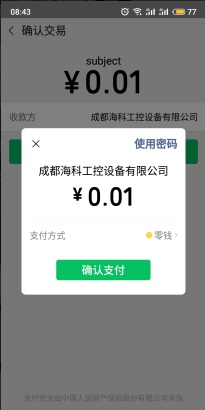

手機微信掃描二維碼付款,收款方為我公司注冊的“收錢吧”賬戶

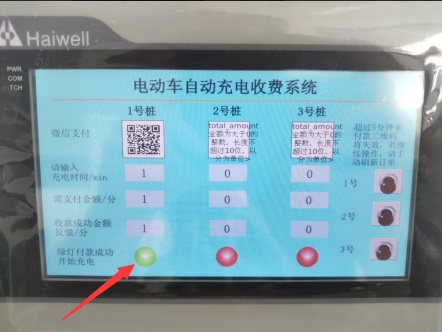

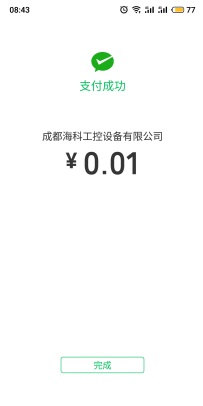

付款成功,綠燈亮,PLC的輸出Y0燈亮,開始充電,1分鐘以后兩燈熄滅,停止充電。

二、網絡設置
1.HMI網絡設置

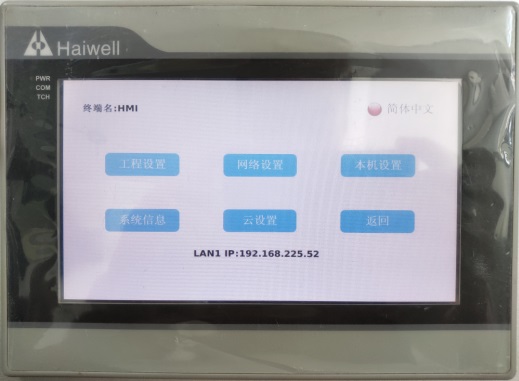

長按屏幕右上角5秒,進入后臺

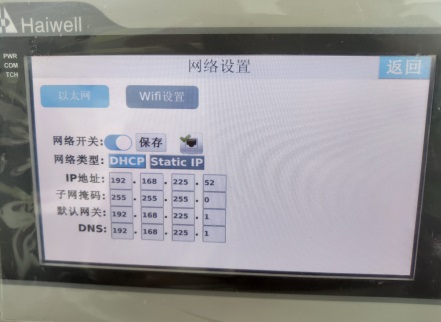

  點擊網絡設置,本次使用的HMI不帶Wifi功能,由海為4G無線路由器GBOX提供網絡,所以選擇“以太網”,DHCP動態獲取IP地址,并保存,返回。

2.PLC網絡設置
海為AT系列PLC可通過以太網或RS485通訊與PC連接。

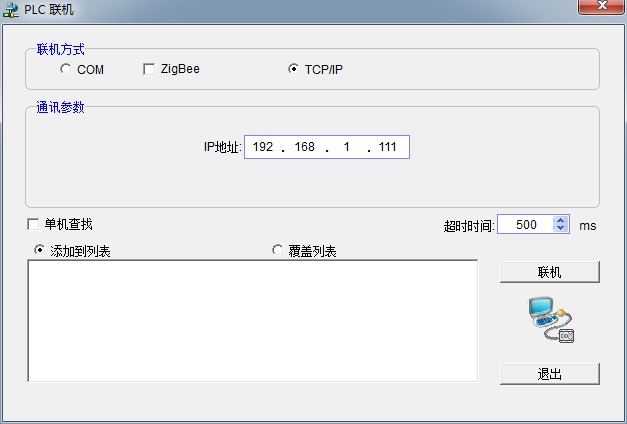

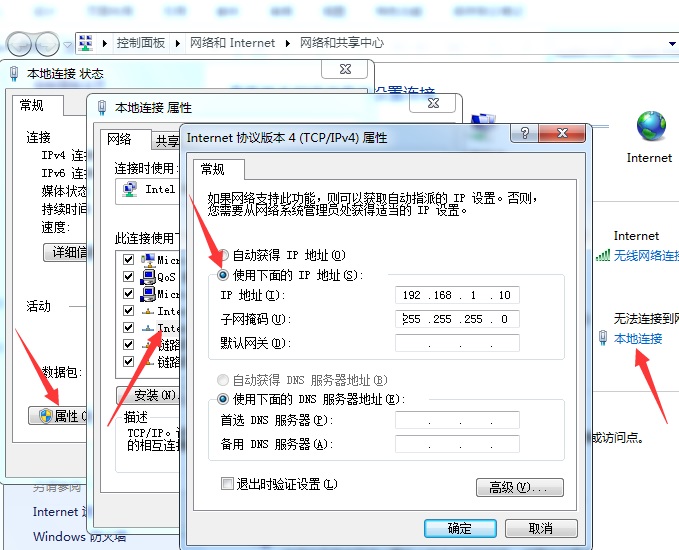

通過以太網連接時,在PLC編程軟件中點擊PLC——PLC聯機,選擇聯機方式“TCP/IP”,PLC默認IP地址為192.168.1.111,需將電腦的本地連接——屬性——Internet 協議版本4(TCP/IPv4)改為“使用下面的IP地址”,IP地址與HMI為同一網段。

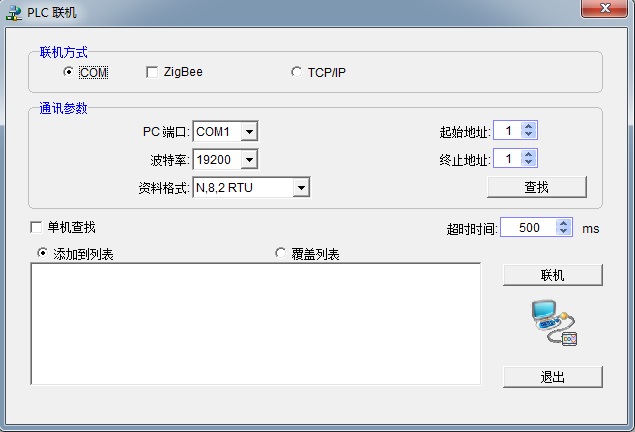

通過RS485通訊連接時,在PLC編程軟件中點擊PLC——PLC聯機,選擇聯機方式“COM”,于電腦設備管理中查看占用的COM口,并在對話框中正確選擇,然后點擊查找,查找成功后,點擊聯機。




聯機成功后,可在PLC——設置PLC參數中修改PLC的IP地址,修改成功后再次聯機需要更改電腦本地IP地址。
三、HMI畫面及PLC程序編輯
1.創建設備

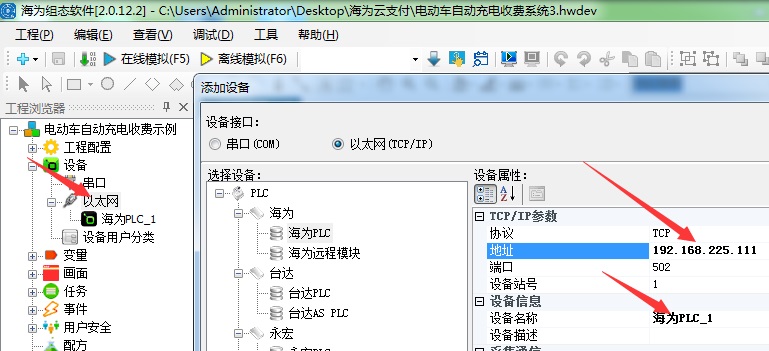

鼠標右鍵點擊設備中的以太網,添加以太網設備,在彈出的窗口中設置PLC的IP地址與HMI為同一段,設置PLC的名稱。
2、添加變量
添加外部變量,根據繪制的畫面規劃所需要的變量

注意:當變量名變更時,變量地址不會隨之變化,注意兩者的一致性






3、繪制收款碼

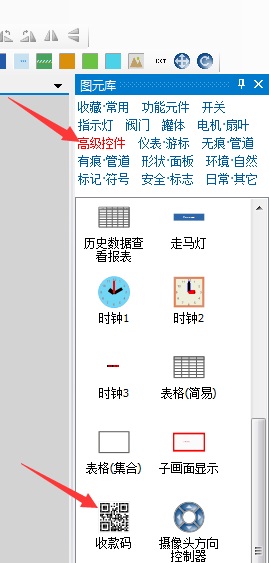

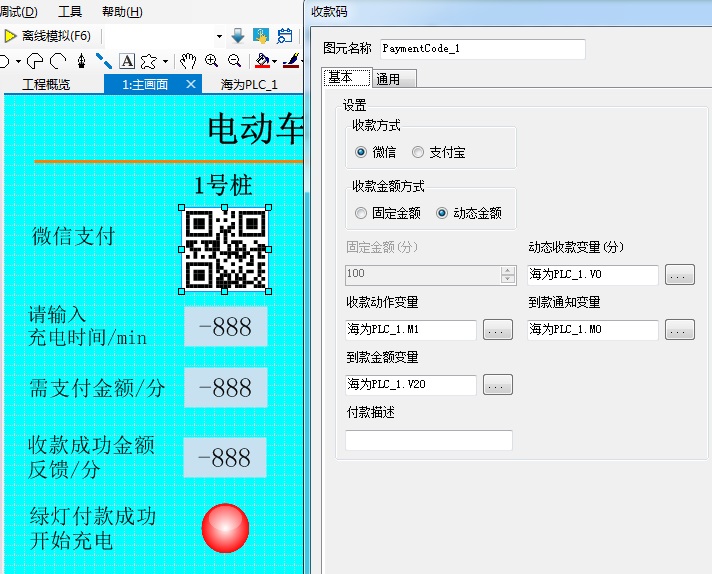

點擊界面右上方的高級控件,選擇收款碼圖標,在畫面中繪制,鼠標左鍵雙擊二維碼圖標,設置收款碼相關信息:




動態收款變量——消費者應支付的金額
到款通知變量——消費者支付成功后自行動作的變量
收款動作變量——用于訂單刷新的變量(二維碼生成后,超過5分鐘未付款,將失效,需手動刷新)
到款金額變量——商家實際收到金額的反饋



其他變量設置不再說明。
4、云下載

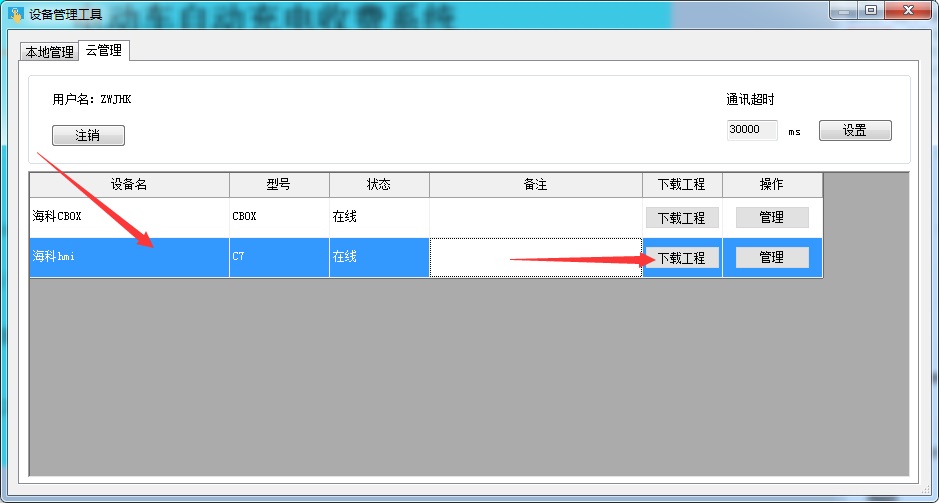

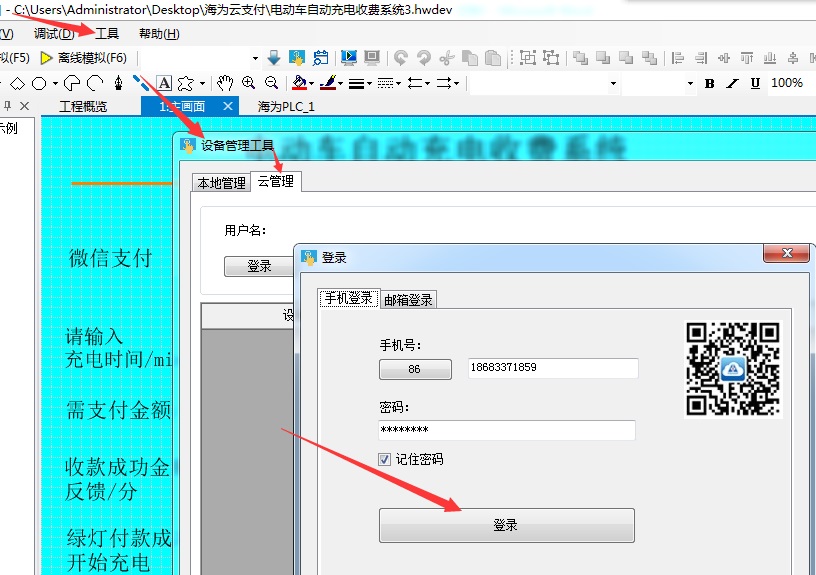

畫面繪制完成后,點擊工具——設備管理——云管理——登錄(需事先注冊海為云賬號)

選擇在線HMI,點擊下載工程

5、PLC程序

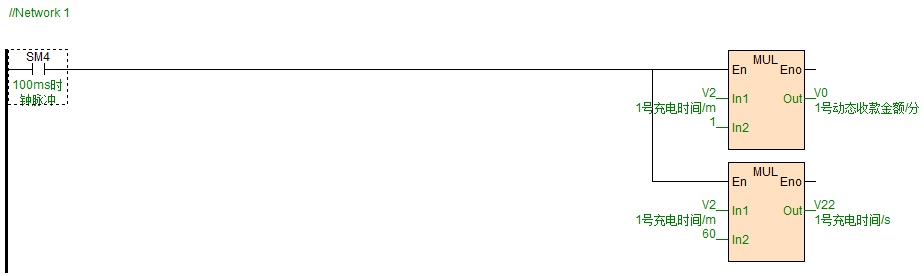

(1)充電時間/min乘以單價/分,得出動態收款金額,存入寄存器V0,充電時間/min轉換為充電時間/s

(2)商家收款成功后,到款通知變量M0置位,充電時間計時器開始計時,1號充電樁樁Y0輸出,計時到達后,所有變量復位。

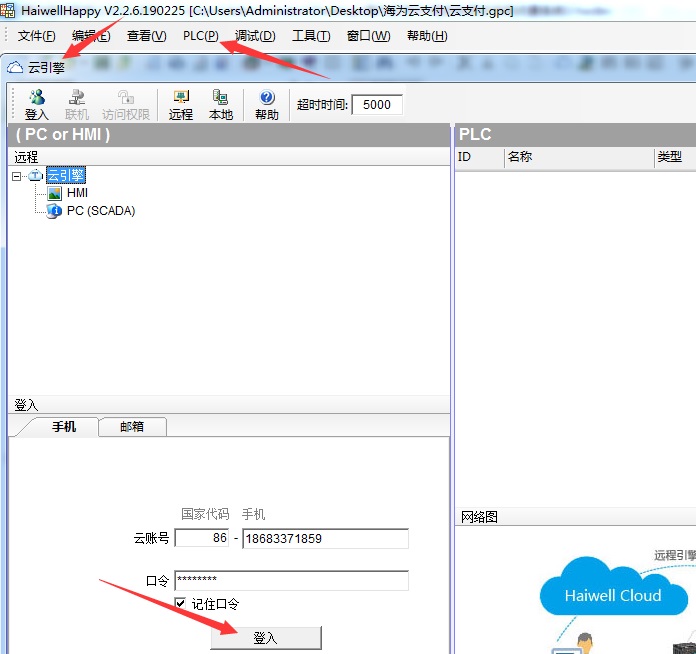

(3)點擊PLC,選擇云引擎,登錄,成功后HMI會顯示“云引擎使用中。。?!?/p>

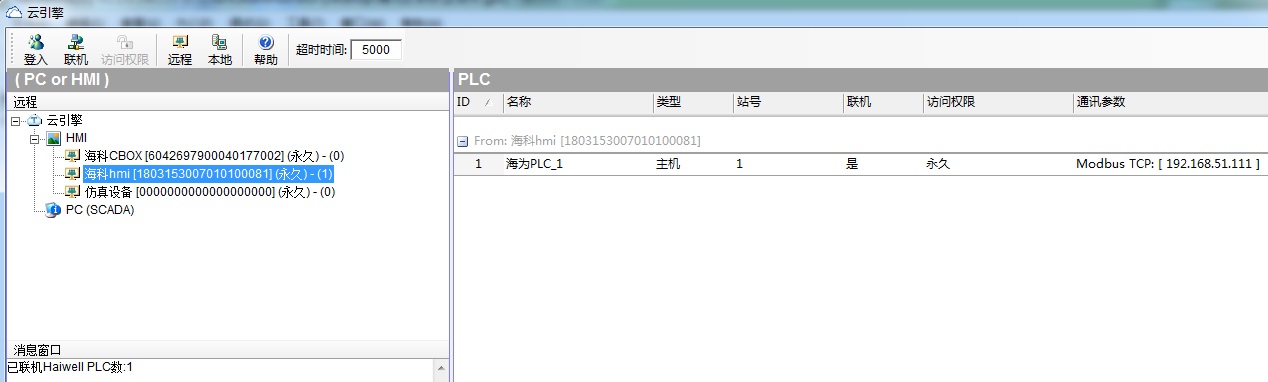

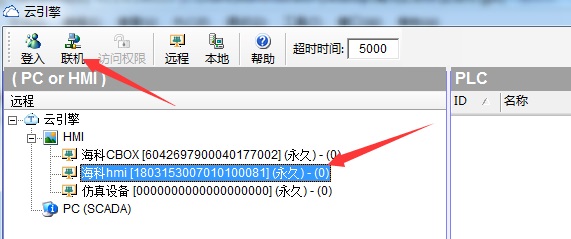

(4)選擇需聯機的HMI,點擊聯機

(5)聯機成功,顯示PLC信息,然后關閉云引擎界面,回到編程界面,點擊“PLC—PLC程序下載”,即可遠程下載PLC程序。
6.總結:
本方案是海為云支付系統和自動控制系統的結合,稍加擴展和程序修改,即可實現自動售貨機、云收費自動廣告機、云收費自動游戲機等支付寶、微信、云閃付等付費商務設備和應用,在當前電子商務廣泛應用的時代,具有極大的應用價值。??乒た乜蔀榭蛻籼峁┤总浻布夹g(shù)支持和交鑰匙工程。
