無心磨床為磨削類機床中的重要一種,廣泛應用于金屬外輪廓的加工,如軸承內外圈加工、汽車曲軸表面加工、電動車輪軸加工等。某客戶為著名機床生產廠,主要生產磨床類機床,其生產的無心磨床在行業內占據重要地位。近年來,隨著磨床類機床競爭的加劇,普通無心磨床市場已經飽和。為提高市場競爭力,該客戶決定走產品的差異化發展路線,開發了雙機械手全自動無心磨床。在進行主要功能配件選購時,經過市場對比,該客戶選擇了臺達CNC數控系統整合解決方案。投入使用后,臺達整合解決方案能夠滿足該新型無心磨床高速、高精的加工控制需求,同時也提升了工件表面加工效果,獲得終端客戶信賴。

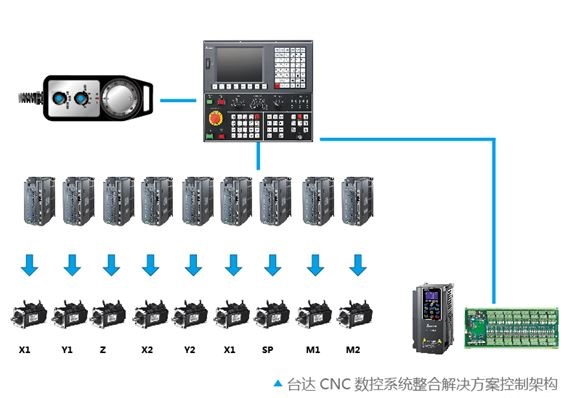

根據客戶全自動化的加工作業需求,臺達整合解決方案以數控系統NC310為控制核心,同時結合臺達運動控制型交流伺服系統ASDA-A2系列和變頻器,為客戶建構了完整的數控系統整合解決方案。臺達解決方案為五軸DMCNET數字式高速通訊總線型一體式控制系統,采用多CPU、多分工架構,執行效率高,可實現高速、高精控制,且配線簡單、易于維護。方案采用的臺達ECMC絕對式大慣量伺服馬達,可以幫助客戶實現磨削動作以及砂輪、導輪的自動修正?! ?br/>
該新型無心磨床的一大特色就是采用了雙機械手自動送料系統,因此,客戶要求磨削加工和自動送料可以同時動作,以求提高效率、縮短加工時間,這樣就需要通過雙通道控制系統來實現,但成本很高。而在臺達的整合解決方案中,ASDA-A2系列伺服驅動器本身具有強大的PR功能(內部位置編程模式),可以提供高達64點內部地址,可規劃多樣多點連續運動路徑,同時可以和上位控制器CNC進行友善便捷地通訊。在此功能模式下,雙機械手可以完成送料的各種動作,操作人員也可以設置機械手的各位置參數。利用A2系列伺服驅動器的PR功能模式,客戶通過單通道控制系統就可以滿足設備運動控制需求,大大降低了系統建構成本?! ?br/>臺達CNC數控系統整合解決方案的優勢:
1.總線控制方式,較傳統脈沖型控制方式,配線更便捷,穩定性高;
2.CNC控制器畫面編輯功能便捷,方便客戶進行畫面的二次開發;
3.模塊化的圓弧處理功能,使客戶修正更便捷;
4.預讀功能使各修整單節過渡更平順,避免單節停頓而產生棱角;
5.A2伺服強大的PR控制功能,保證機械手復雜運行需求。
在使用臺達CNC數控系統整合解決方案前,該客戶曾嘗試其他廠商的產品及解決方案,終因不能完全滿足需求而放棄,臺達解決方案的介入幫助客戶順利解決了面臨的問題。該型自動化無心磨床從取料到加工,再到取成品,全部由設備自動完成,使得無心生產告別過去的勞動密集型模式,進入全自動化的生產加工時代,也契合了當下“機器換人”的產業發展趨勢。臺達CNC數控系統整合解決方案在該新型全自動化無心磨床的成功應用,展現了臺達工業自動化在磨削領域的產品技術和方案整合實力,為臺達在該領域的發展積累了寶貴經驗。
