一、項目背景
隨著國內模具行業，汽車行業，紡織行業普及，越來越來多的零件需要使用到深孔鉆進行加工。深孔鉆有區別于一般的數控機床，都以臥式的形態出現，CNC部份也對應的會有專用的接口以便操作者進行手動操作。其屬于機床行業的細分行業，所以對CNC系統有特殊的要求。
二、設備特點
■ 可編輯專用界面，以符合終端使用者操作；
■ 配合臺達C2000變頻器，實現低轉速高扭；
■ 自定義G碼符合客戶專機要求；
■ 可以配合絕對式馬達，實現斷電和開機不需回原點不出錯；
■ 前置USB可以進行參數導入和備份，已經傳輸加工程序；
■ 優良的加減速控制，避免機臺較重加工不順暢；
■ 大容量?jī)?nèi)置CF，可以裝載海量程序；
■ 網絡功能可以實現有線和無線文件傳輸，方便工廠機種管理。
三、系統架構

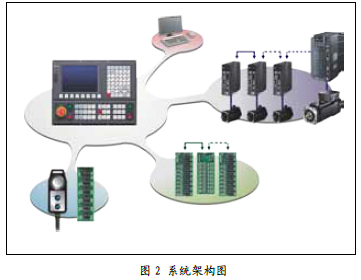

目前NC300架構主要是用DMCNET網絡，REMOT IO也是采用通訊型，所以整臺機臺的配線相當簡單。
四、專用界面

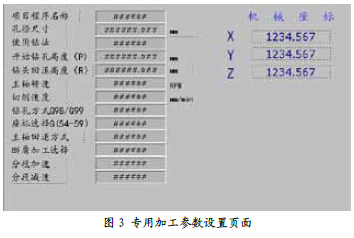

圖3中，用戶可以手動設置鉆孔相關參數，以符合不同工件的要求。另外此頁面是按照客戶需求進行修改，真正做到為客戶“量體裁衣”地符合客戶的習慣。
五、各軸負載顯示
通過各軸負載率顯示，用戶可以有針對性的判斷所加工使用的進給率和轉速的設置是否合理，以便及時修改，避免刀具和加工件損壞。
六、調機方便
內置伺服調整界面，可以通過此界面抓到軸向慣量和主軸慣量，針對不同的機構調整參數，讓客戶調機方便簡單。
七、結束語
臺達 NC300針對不用客戶可以進行畫面自由編輯，為行業細分的機種進行畫面定制，更換符合行業的操作習慣，在制作也越來越發達的環境提供更符合客戶需求的CNC系統 。
