一 、前言
本文主要介紹臺達AH20MC通過DMCNET總線控制臺達A2-F伺服實現COG制程設備ACF粘貼、IC對位、預壓和本壓等工作的方法及使用AHCPU的串行通訊口和COMRS指令與其它品牌視覺產品進行通信的方法。

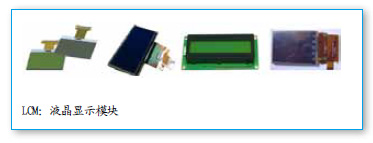

手機、平板電腦、液晶電視、觸控屏等電子產品在現代生活與生產中帶給了人們極大的方便，這都?xì)w功于一個產品的應用與推廣：LCD（LiqiudCystalDiaplay），即液晶顯示屏。LCD通常需要與驅動IC、外圍電路、背光源和結構件等一起組成LCM（Liquid
Cystal Display Modual），即液晶顯示模塊，進而用于各種電子產品。

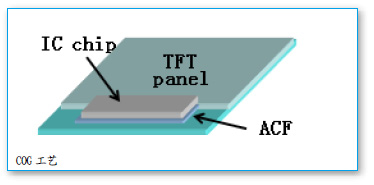

COG，即Chip On Glass，是一種將IC通過ACF（Anisotropic Conductive Film：各向異性導電膜）直接綁定到LCD的工藝。這種工藝能大大減小LCM（液晶顯示模塊）的體積，是未來IC與LCD連接的主要方式。
二、設備概述與控制要求
1. 設備概述

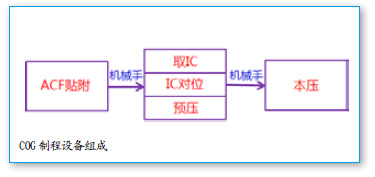

COG制程設備，即用來實現COG工藝的設備。該類型設備通常由ACF貼附、取IC、IC對位和預壓、本壓等幾部分組成，各部分間通過機械手傳送物料。
■ ACF貼附
通常是一個XYZ工作平臺，用于將ACF卷料轉移貼附至LCD指定位置。
■取IC
通常是一個XYZ的直角坐標取料臂，用于取放IC。
■IC對位和預壓
IC對位是整個設備要求精度高的部分，定位精度通常是10～20μm，同時要求保證效率。預壓則是為了保證IC的安裝精度，使LCD在被搬移至下道工序時不會造成IC移位。
■本壓
這也是設備非常關鍵的部分，需要精確的溫度、壓力、時間控制，以保證ACF中的導電粒子在IC與LCD的電極間導通。
2.客戶設備控制要求
■18軸總線型順序控制，沒有插補聯動要求。
■ 伺服有兩種停止的方式：一是通過機臺上的急停開關即時控制伺服ON/OFF，這是斷使能的停止；二是通過HMI上的暫停開關實現伺服不斷使能的停止。
■ PLC能實時監示伺服報警狀態和各軸正、反極限開關及原點開關的感應情況。
■ PLC、HMI與PC間以Ethernet方式通訊。
■ PLC需與機器視覺配合（RS232通訊），實現IC在LCD上的精確對位。
三、臺達AH500控制方案

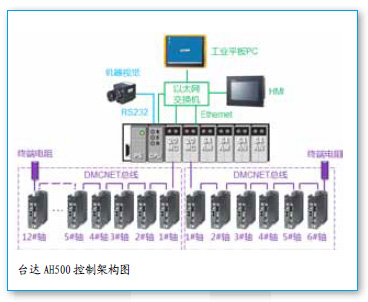

根據客戶要求，確認臺達AH500控制架構如下圖：
該方案特點：
■DMCNET總線控制：1個AH20MC模塊可帶12軸，18軸用2個AH20MC模塊，采用“12軸+6軸”的組合方式。該總線方案較其它品牌的脈沖型控制方案，具有省配線、控制速度快（通訊速率可達10Mbps）、可靠性高的優點。
■ 伺服ON/OFF和伺服狀態監控通過DMCNET總線進行，簡便快捷。
■CPU、AH20MC、PC和HMI間通過以太網交換機通訊；還可通過交換機給CPU、AH20MC、PC和HMI下載程序，即所有下載線只要一根網線即可。
■AHCPU自帶一個Ethernet通訊口和COM1通訊口，其中的COM1通訊口可設定RS232/485/422方式與視覺通信。
四、程序?qū)崿F(xiàn)方法
關于CPU的硬件組態和編程方法，CPU、AH20MC、HMI與PC通過交換機的Ethernet通訊，伺服的接線與參數設置這里不再敘述，可查閱相關手冊。這里著重對以下兩個方面進行介紹：
1. AH20MC控制流程

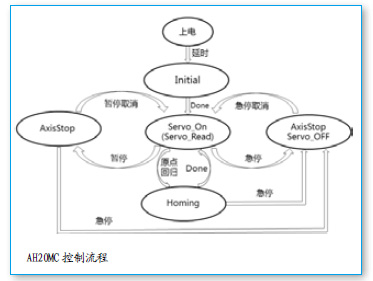

由于AH20MC采用總線通訊控制伺服，有控制時序的問題，因此要求上電通訊初始化、伺服ON/OFF、原點回歸、伺服參數讀寫等操作分時序進行，相互間的跳轉關系如上圖所示。圖中“急?！北硎緮嗨欧鼓艿耐Ｖ梗皶和！睘椴粩嗨欧鼓艿耐Ｖ埂?/span>
■DMCNET通訊初始化
DMCNET通訊初始化，通過DMCControllnit功能塊來實現，用于設置各個伺服的電子齒輪比和將AH20MC與伺服作控制狀態對應，開機后只要操作一次即可，也是后續所有操作的第一步。初始化完成后，伺服默認處于ServoOn的狀態。
■伺服ON/OFF

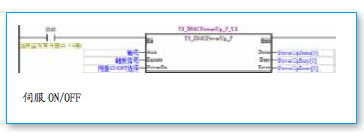

即控制伺服驅動器是否輸出電流給馬達，采用DMCPowerUp功能塊來實現：
當功能塊的PowerEn為ON時，Excute的上升沿會使伺服ON；當PowerEn為OFF時，Excute的上升沿會使伺服OFF。

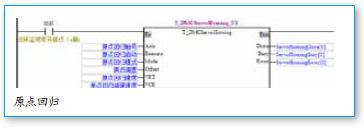

■原點回歸
伺服處于ServoOn的情況下，可使用DMCServoHoming功能執行原點回歸：
注意此處VRT、VCR的單位為馬達轉速（RPM）。
■伺服參數讀取

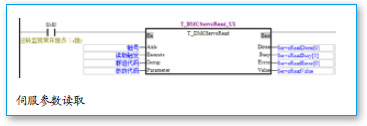

伺服在ServoOn，又未處于通訊初始化、原點回歸狀態下，可進行伺服參數讀?。?/span>

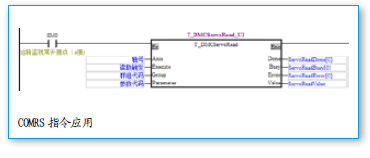

客戶要求監控伺服報警狀態和伺服CN1
DI端子狀態，可采用DMCServoRead功能塊讀取伺服P0-01（驅動器目前報警代碼顯示：P0-01≠0，表示有報警產生）和P4-07（數字輸入接點多重功能）的值來判斷。另外目前也支持設置伺服P0-35=Ox00010407（映像參數P0-25的映像目標設定：High
Word為伺服報警代碼，Low Word為伺服CN1
DI端子狀態），然后直接在SRmn70、SRmn71（mn=10～25，對應1～16號軸）中取用伺服報警狀態和CN1 DI端子狀態即可。

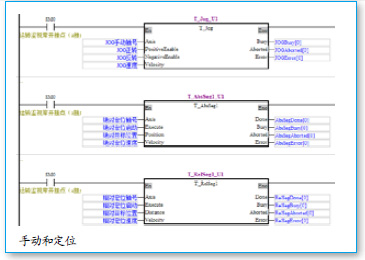

■JOG手動和絕對/相對定位
在Servo ON狀態下，使用JOG、AbsSeg和RelSeg功能塊來實現。
2. AHCPU與某品牌視覺產品通訊

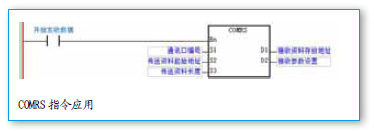

客戶要求以16#0D5C作為結束字符來接收視覺數據?？墒褂肅OMRS指令來實現：
S1—通訊口編號（S1=1：COM1，S1=2：COM2）
S2—傳送資料起始地址
S3—傳送資料長度
D1—接收資料存放地址（D1+0：接收資料長度，D1+1～D1+n：接收資料存放地址）

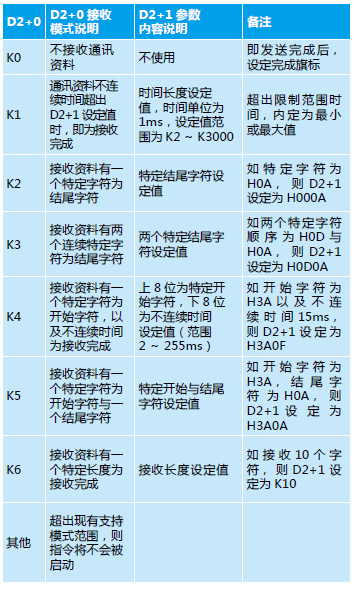

D2—接收參數設置（D2+0：接收模式，D2+1：接收條件），如下表所示：
設置[S1]=1，[D2+0]=K3，[D2+1]=H0D5C，即表示通過CPU模塊的COM1口，以16#0D5C作為結束字符來接收視覺數據。下圖為現場使用COMRS指令收發的CPU與視覺通訊數據：
五、項目總結
臺達AH500在COG制程設備上的成功應用，是對臺達AH500產品性能的一次綜合考評。該項目的實施開拓了AH500新的市場增長空間，也為AH500在其他行業的應用打下了基礎。
