HM-40602-W系統
1 前言
在發達國家，機器人己廣泛地應用于工業、國防、科技、生活等各個領域。在現今的生活上,科技日新月異的進展之下,機械人手臂與有人類的手臂區別就在于靈活度與耐力度。也就是機械手的優勢可以重復的做同一動作在機械正常情況下永遠也不會覺得累！機械手臂的應用也將會越來越廣泛,機械手是近幾十年發展起來的一種高科技自動生產設備，作業的準確性和環境中完成作業的能力，工業機械手機器人的一個重要分支。

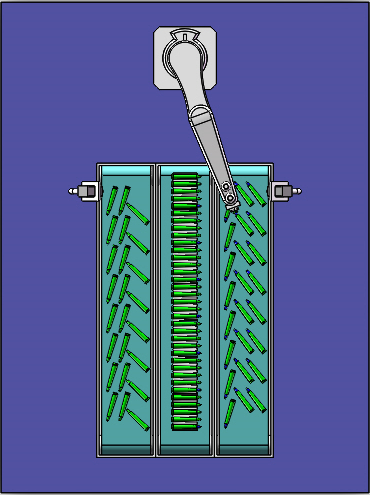

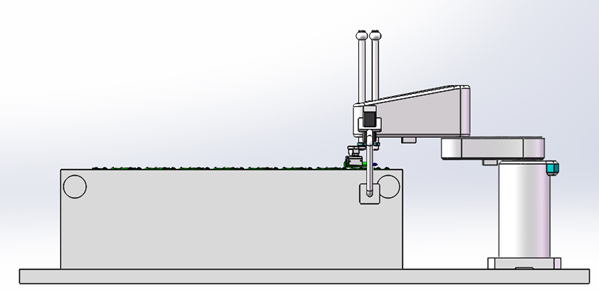

圖1

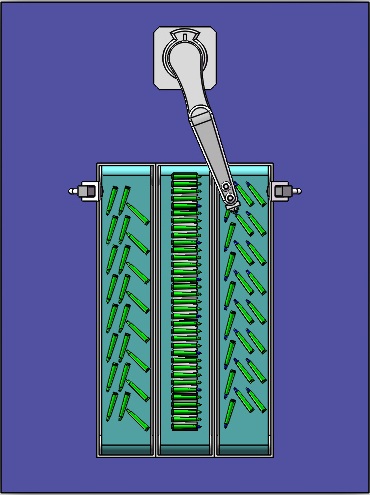

圖2
1.1 設計目標
a） 經過市場調研和大量的實例，提出以水平多關節機器HM-40602-W完成搬運和碼垛排序。
b） 水平多關節機器HM-40602-W能夠完成左右旋轉、上下升降和手腕的360°旋轉，我們的來料在輸送鏈上呈自由擺放姿態，機械手要完成抓取和搬運，如何實現？
要完成以上動作就需要給機械手裝上“眼睛”和“大腦”，由“眼睛”來完成工件的姿態捕捉，再由“大腦”來完成邏輯的判斷和完成動作。“眼睛”就是我們所說的視覺系統，“大腦”就是機械手的控制系統。
c） 通過由機械手來代替人工，解放高危工種、實現更高的效率。
1.2 設計原則
1) 必須滿足客戶對產品功能和服務的要求。工程機械提供給客戶的不僅是產品的功能，還包括支持這些功能的售后服務。因此設計過程中既要針對產品的不同功能特點，又要使產品具有良好的維修方便性。
2) 符合國家的產業發展政策和有關的法令、法規。
3) 堅持標準化、通用化、系列化的“三化”原則。
4) 符合社會對環境保護的要求。
5) 符合技術創新的規律，重視對知識產權的保護。
6) 從企業的實際工藝水平和生產能力出發，強調設計與工藝、生產相結合。
1.3 設計依據和參考標準
1) Scara 機器人是一種由三個自由度組成的平面關節型機器人，它的主要作用是可以完成精密儀器和物體的搬運和移動。由于體積小，傳動原理簡單，被廣泛運用于電子電氣業，家用電器業，精密機械業等領域。整個系統由機器手，機器臂，關節，電機驅動系統等組成。通過各自由度電機的驅動，完成機器手，機器臂的位置變化。具體設計內容為：同步齒形帶傳動設計，絲杠螺母設計，各輸出軸和殼體的設計,電機的選擇等。在校核滿足其結構強度的基礎上，我們對scara 機器人手爪進行設計。
2) 目前，國外已有各種專用和通用的裝配機器人在生產中得到應用，主要類型大致有直角坐標型、圓柱坐標型和關節型三大類。關節型裝配機器人又有垂直關節型(即空間關節型)和平面關節型(即SCARA型)兩種。具統計資料介紹，在這些裝配機器人中，平面關節型裝配機器人是應用數量多且較為廣泛的一種裝配機器人。1991年世界上4萬余臺在生產上應用的裝配機器人中，SCARA機器人約占3/4左右。其主要應用領域為電子電氣業、家用電器業、精密機械業。從事印刷電路板上電子元器件的插入作業家用電器及儀器儀表的組裝作業:小型電器開關、接觸器等電器產品的組裝作業?？梢哉f，SCARA型機器人在輕型、較簡單且要求機器人價格較低的裝配作業中大顯了身手。
1.3.1 適用范圍
HM-40602-W系統是對我們槍械子彈搬運和碼垛設計的專機，本套系統只能運用于槍械子彈的姿態尋找、姿態定位和排序碼垛。
2 系統概述
HM-40602-W系統是由四大部分組成，分別是Scara平面關節機器人、控制中樞、視覺系統、輸送系統和氣動夾爪。
2.1 系統的主要功能
2.1.1 Scara平面關機機器人
Scara平面關節機器人負責搬運和動作的實施，落實槍械子彈的姿態糾正和從來料輸送鏈抓取子彈并將糾正姿態后的子彈運送和碼垛到彈夾上。
2.1.2 控制中樞
控制中樞是負責將采集的信息進行邏輯判斷，假如判斷不通過繼續采集信息判斷，判斷通過則進入下一個步驟，直到完成整個動作流程。
2.1.3 視覺系統
視覺系統負責采集信號并上載信號給控制中樞，如果與控制中樞儲存信息不一致做出判斷，上載信號給控制中樞，控制中樞發指令給機械手做出姿態調整，達到調整完畢的姿態與控制中樞儲存信息一致。
2.1.4 輸送系統
輸送系統是將物料從來料源頭，將物料輸送到指定位置。
2.1.5 氣動夾爪

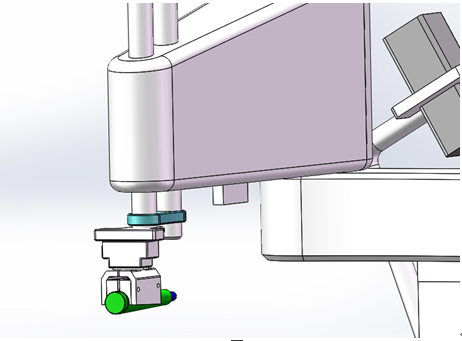

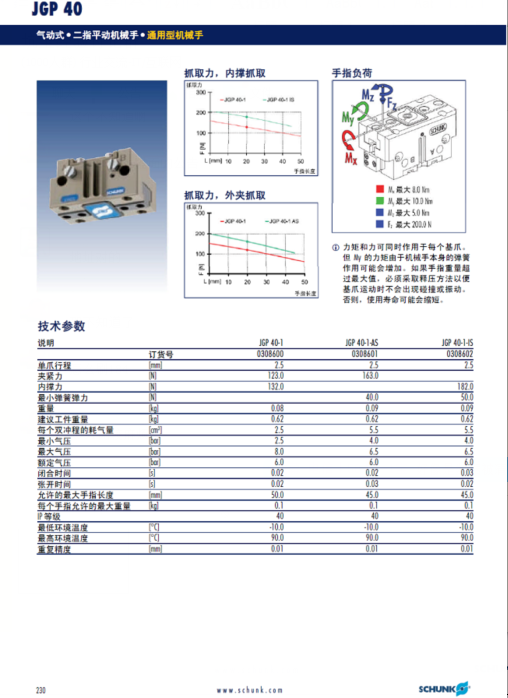

選用德國著名品牌氣動夾爪，雄克（SCHUNK）公司是德國著名的精密夾具和自動化抓取系統制造商，也是靜壓膨脹式夾具系統生產廠和標準及特種卡爪生產廠商。選用JGP40-1二指平動機械手配合設計槍械子彈設計專用工裝，能夠快速的抓取子彈。

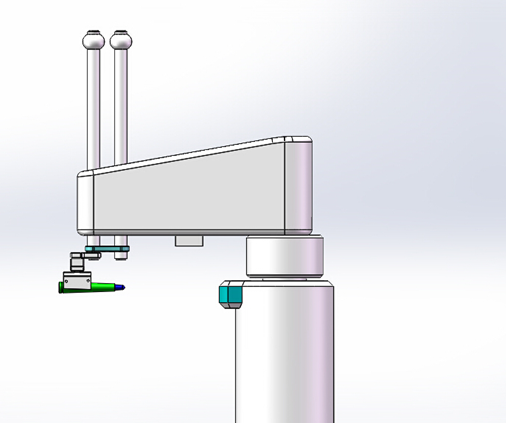

圖3

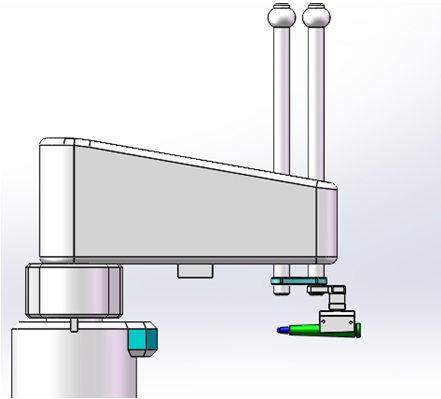

圖4
圖5
3 系統結構和配置
3.1 系統總體邏輯結構

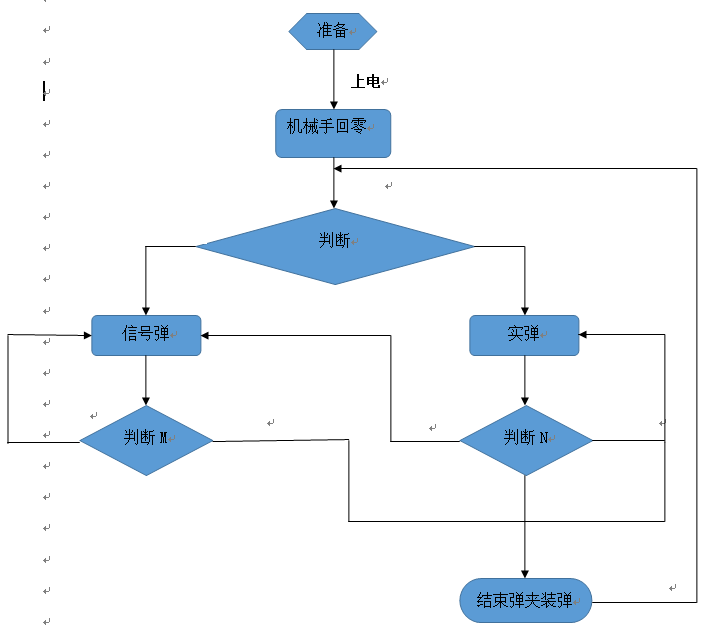

系統總體邏輯結構如圖所示。
系統總體邏輯結構圖
3.2 技術參數
1) 機器人參數
重復定位精度：±0.02mm~±0.025mm
標準循環時間：約0.2s≤~＜0.3s及0.3≤~＜0.4s
合成速度可達到：8780mm/s~±11450mm/s
可搬運質量：Max10kg含機械手抓
臂工作范圍：±600mm
設置方法：地面安裝或吊裝
符合標準：ANSI及CE標準
2) 系統參數
碼垛速度：100顆/min
4 電氣概述

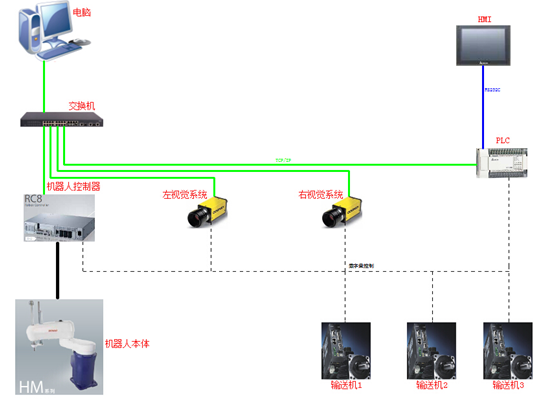

4.1 電氣拓?fù)浣Y(jié)構
如上圖所示，機器人控制器，2臺視覺系統，PLC全部進交換機。如果，有需要交換機可以進PC，采集和控制機器人、視覺系統、PLC。同時，在本地PLC與HMI通訊。終上即可以實現本地控制，也可以實現遠程控制與監控。
4.2 HMI概述

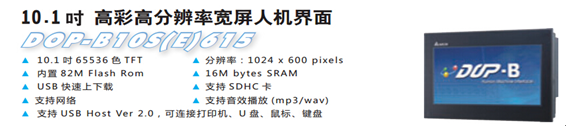

如下圖所示，HMI初步選用臺達 高彩高分辨率寬屏人機界面 質量可靠，性能穩定，功能強大，性價比高。支持網絡，串口等多種通訊方式。在整個網絡搭建的時候，方便靈活。
在程序設計和調試好以后，可以擴展很多功能，如大容量的歷史記錄和故障記錄，動畫功能可以更形象的展示當前的工作狀態等。同時可連接打印機等外部設備，將每天的生產記錄，成品率，完成率等，以紙質的形式歸檔。
4.3 PLC概述

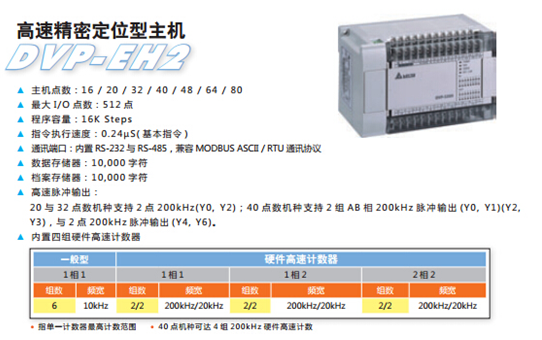

PLC采用臺達高速精密定位型EH系列主機，性能穩定，功能強大，運算速度快，程序和數據存儲量大，支持多種通訊方式。

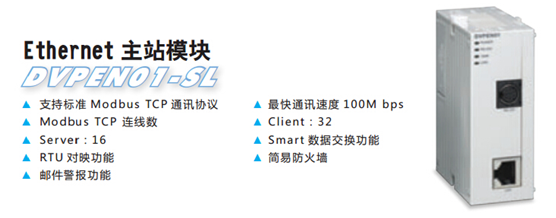

同時，增加一個EN01擴展模塊，可以將PLC接入Ethernet網絡，將整個系統，實現總線控制。結構簡單，功能強大。
4.4 機器人概述

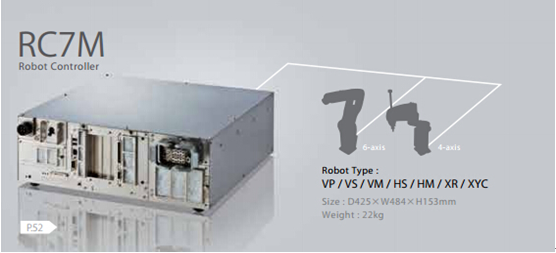

機器人和控制器采用國際著名品版DENSO。同時機器人控制器還有如下特點：
1.通過小型化提高了設備配置的自由度，不受設置空間的限制。
2.兼具高功能與操作性，大幅提高使用便利性。
3.使規格和標準趨于均衡，加強環境對應能力，支持全球80%的網絡。
4.可以邊接及控制多種設備，通過自定義功能滿足多樣化的需求。

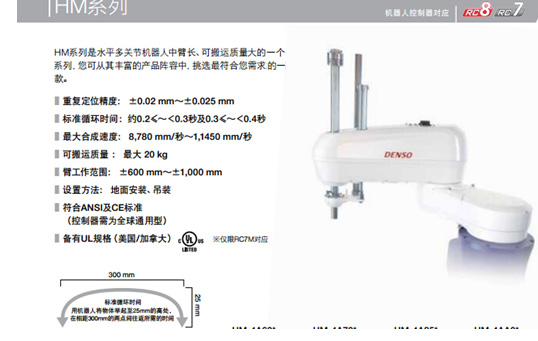

機器人本體參數如下所示，經過精確的計算和論證，以下機器人無論是在速度、響應性、穩定性方面，都能完全滿足，方案的設計要求，并且預留有足夠的余量，以保證全安性和可擴展性。
4.5 其它
為了滿足整個設備系統的快速性和穩定性，低壓元器件全部采用國際知名品牌施耐德電氣，同時視覺系統初步選用康耐視。
