瀝青瓦自動滾切分揀碼垛生產線
瀝青瓦自動滾切分揀碼垛生產線
1. 項目概述
本生產線用以實現瀝青瓦滾切工序后的自動分揀機碼垛工序。采用分層導向、及輸送線速度差，解決瀝青瓦滾切工序后存在的橫向、縱向粘連問題；利用視覺系統智能識別殘次品，并配合輸送線分揀出殘次品。通過立體，多層式輸送線及碼垛機器人，將層疊碼放的瀝青瓦有規律的碼放到轉運托盤上，方便后續工序的加工處理。生產線實現了分揀工序速度與滾切工序速度完全一致，同時采用智能分層導向系統，實不同工件的智能導向，避免人工干預；加之立體式輸送線可以將不同種類疊放的工件輸送到同一碼垛機器人抓取位置，配合碼垛機器人實現不同工件的分批碼放。
2. 功能滿足

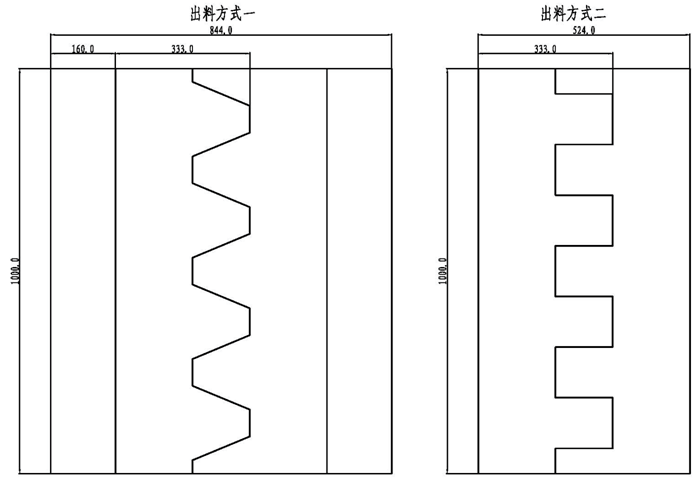

生產線可以實現下圖所示兩種不同滾切出料方式的分揀、碼垛工序。
3. 主要設備布置圖及配置清單

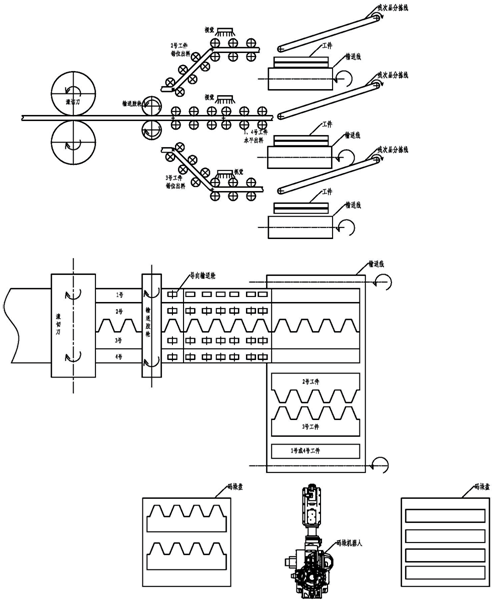

1) 二維布置圖（示意）：

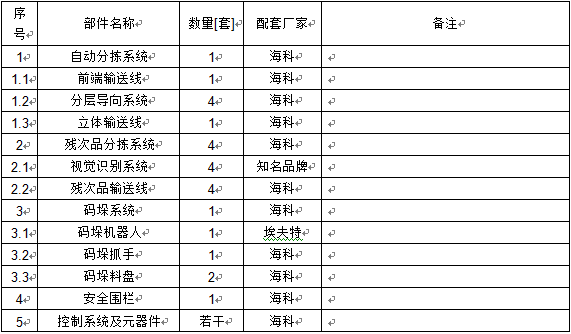

2) 主要設備清單
注：如以上配置發生變動，須有雙方確認的書面文件。
二、 系統功能及設備功能簡述
此系統實現瀝青瓦滾切工藝后的分揀及碼垛工序。主要包含自動分揀系統、殘次品分揀系統及碼垛系統三大部分。
1. 自動分揀系統
1) 前端輸送線:為滾切工序出料提供導向和輸送動力，以便工件順利進入分層導向機構。同時其膠滾輪的線速度與滾切刀的線速度保持一致。
2) 分層導向系統：實現不同工件或同一種工件的分層出料，同時解決工件在滾切工藝后的橫向粘連（長度1000mm方向）。出料方式有上中下三種，根據出料工藝的不同選擇其兩種或三種；然后每種工件進入各自的輸送線，在上中下三層輸送線上設置雙動力輸送滾輪，其中一組動力提供給線速度與滾切刀速度一直的動力，另外一種也與其保持一致，只是間斷性（每一個工件提速一次）提供高于滾切刀線速度的速度，用以解決滾切工藝縱向的粘連（寬度333mm方向），于此將工件輸送到各層對應的立體輸送線上。
3) 立體式輸送線：其分為上中下三層，與分層導向的輸送線保持一致，用以疊放每層的工件，并將疊層完成的工件輸送到碼垛機器人抓取位置。立體式輸送線，每層獨立運作，可以單獨控制啟停，并配合分層導向系統聯合運動。
2. 殘次品分揀系統
1) 視覺識別系統：用于分揀工件中存在物理缺陷的殘次品。
機器視覺又稱計算機視覺，是用計算機來模擬人或再現與人類視覺有關的某些智能行為的技術，從客觀事物的圖像中提取信息進行處理，并加以理解，用于實際檢測、測量和控制。機器視覺是一項綜合技術，其中包括：數字圖像處理技術、機械工程技術、控制技術、電光源照明技術、光學成像技術、傳感器技術、模擬與數字視頻技術、計算機軟硬件技術、人機接口技術等。這些技術在機器視覺中是并列關系，相互協調應用才能構成一個成功的工業機器視覺應用系統。一個典型的工業機器視覺應用系統包括圖像捕捉系統、光照系統、圖像數字化模塊、數字圖像處理模塊、智能判斷決策模塊和機械控制執行模塊。
圖像捕捉系統采用CCD攝像機將所要識別的作業對象和背景轉換成圖像信號，以圖像形式記錄下來，然后轉變成數字化信號傳送給專用的圖像處理系統，根據像素分布亮度和顏色等信息進行各種運算來抽取目標的特征，根據預設的容許度和其他條件輸出判斷結果。將分析出的數據信號傳輸至PLC。
工作過程描述：在工件分離完成后，通過電機動作到位信號作為視覺相機的觸發信號，視覺相機接收到觸發信號啟動，取景后與原內存的標準樣品相比對，如正常則將工件輸送到每層對應的立體式輸送線上。如有殘次品則發出報警信號，殘次品輸送線接收信號并動作，然后將殘次品輸送到指定位置。
本方案是在確保系統的穩定和可靠的基礎上，利用先進的視覺技術采用圖象化處理并建立強大的數據庫，具有操作簡便、數據存儲量大、自動化程度高的特點；
2) 殘次品輸送線：配合視覺識別系統分揀出工件中的殘次品。
3. 碼垛系統
? 碼垛機器人
本系統選用efort六軸工業機器人，荷重20kg，工作半徑R1722mm，包括機器人本體、機器人控制柜、示教盒及供電電纜等。
機器人主要層疊瀝青瓦的碼垛工作。

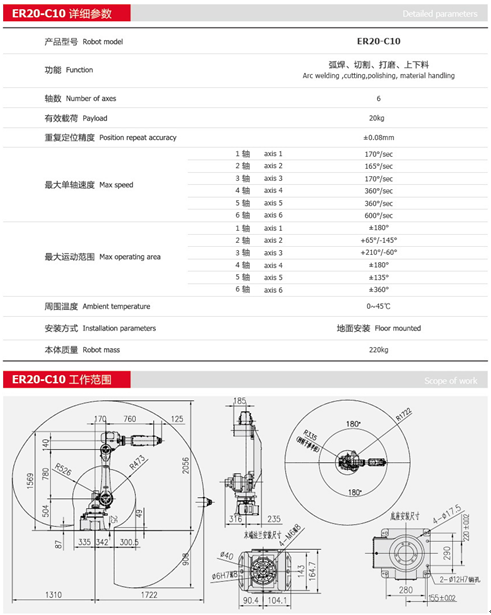

ER20-C10工業機器人結構緊湊，運動速度快，具有較高的重復定位精度和軌跡跟蹤精度，采用總線架構，擴展應用方便，適用于機床上下料、激光切割、打磨、碼垛等行業。
? 碼垛抓手：采用合理的機構設計，滿足不同寬度工件的抓取，取保全系列產品的全適應。
? 碼垛垛盤：由公司采購符合碼垛功能要求的垛盤。
4. 護圍欄
將所有運動設計布置于圍欄內，可以為工人及其他相關人員提供一個安全可靠的工作環境。圍欄布置有檢修和人工上料門，布置必要的檢測開關，并與整套控制系統聯動，在設備正常工作時，假如有人員闖入，將立即停止所有設備的運轉，確保人員安全。
