齒輪中孔磨削加工自動上下料解決方案 (機器人)

齒輪中孔磨削加工自動上下料解決方案   總體要求
本自動化系統的目標是實現齒輪零件中孔兩序磨削的自動上下料,通過對客戶加工設備的重新布局、同時引入機器人、上料組件和下料組件來實現這個目標。進而達到改善現場作業環境,提高生產效率,減少員工崗位配置的效果,滿足客戶對生產工藝及產品質量的要求。

1.1    適用產品
1)    客戶提供工件圖紙,加工工藝(含工時工序)及其他特別要求。
2)    工件(示意如下圖)重量及外形尺寸:約3KG, ~D222 d109 H25

3)    磨床設備: 1序磨床 2序磨床
4)    加工節拍:2分30秒(150秒)
1.2    工藝描述

加工工序

設備

數量

工藝描述

OP10

一序磨床

1臺

粗磨齒輪中孔

OP20

二序磨床

1臺

精磨齒輪中孔


1.3    設計要求
1、    本項目實現磨床系統自動化上下料;
2、    根據用戶提供的圖紙等進行相關設計;
3、    上(下)料組件由直線模塊驅動工件托盤;
4、    相關設計符合人機工程原理;
5、    設計和制作必須能夠保證產品的性能和精度要求、結構簡單合理便于調試和維修;
2.0 技術方案
2.1 總體說明
  1)根據甲方的情況說明,共有兩臺磨床、為上下工序關系,需實現兩序磨削加工上下料的自動化;
  2)初步確定配備一臺20KG的6軸機器人、機器人執行端配備兩套抓取機構;
  3)生產單元配有上下料系統,兩系統類似、均為直線模塊驅動托盤的結構。具有一定的緩沖容量、滿足一段時間無人上料、實現連續生產;
  4)工件置于上料托盤的動作由人工進行、實施時需要注意工件的方向;
  5)經2序磨床加工完成后的零件首先由機器人取下后放入卸料托盤、托盤位置占用完畢后移出、隨后人工轉運至規定儲料設施運走;

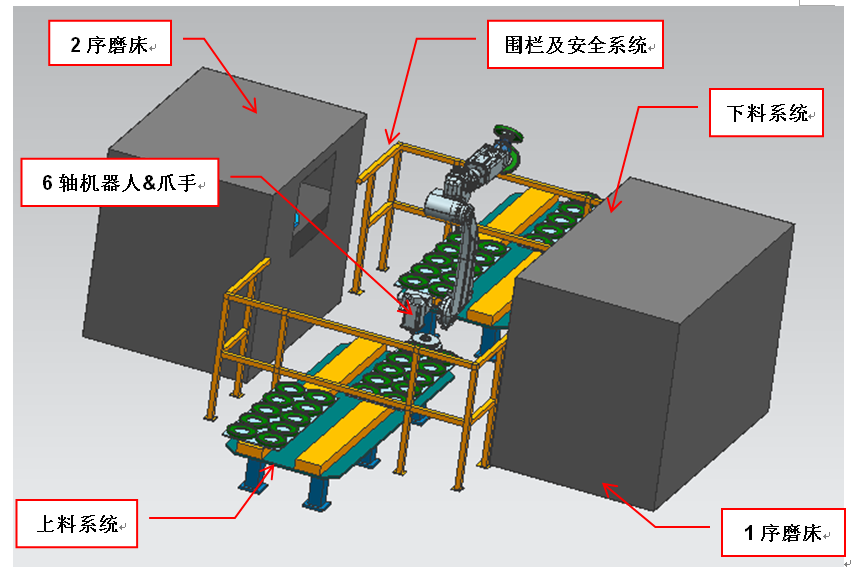

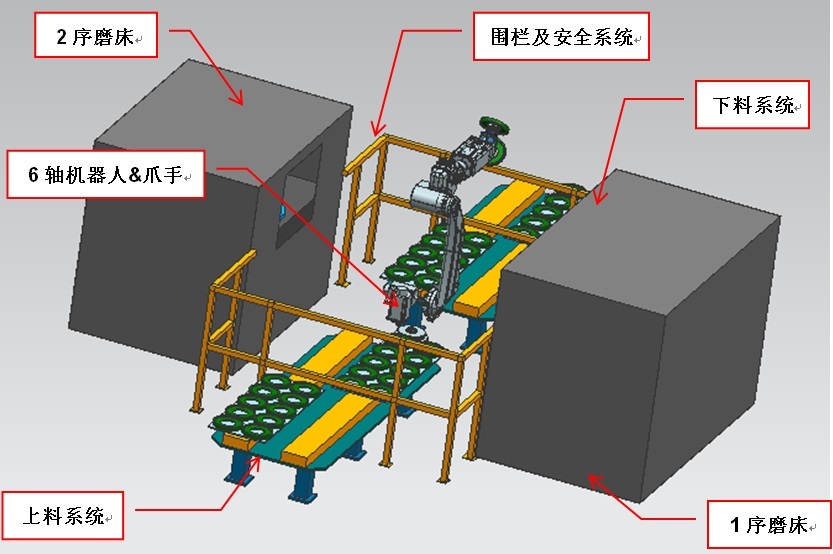

  6)項目平面布置如下圖所示:


7)    項目中的兩序設備均需為自動門。
2.2設備布局

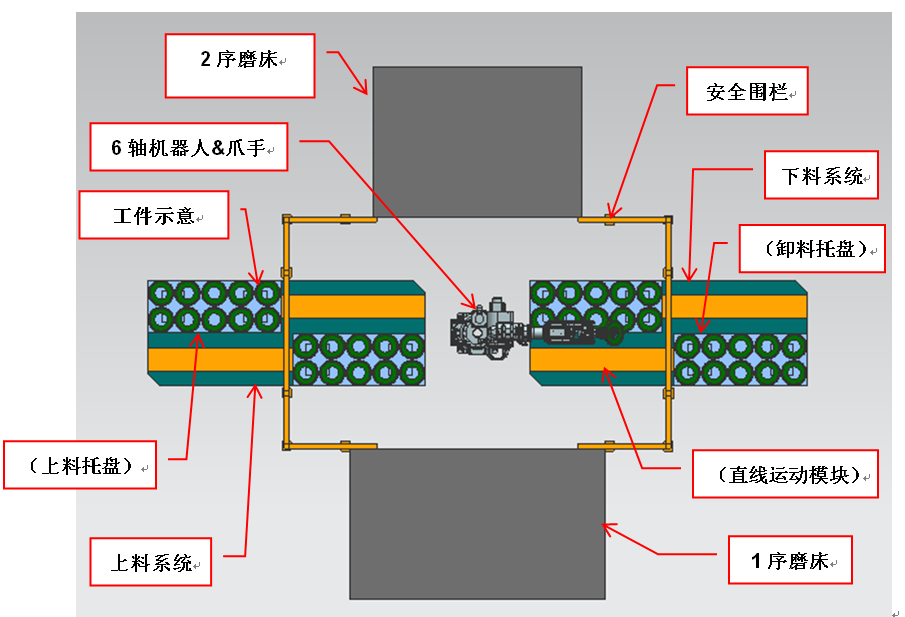

該系統是由(兩序)磨床、1臺6軸20KG機器人,1套上料系統,1套下料系統,1套圍欄及安全系統及電器控制(下面圖中未作示意)系統(PLC)組成的自動化生產單元。如下所示。



2.3工藝方案
2.3 .1 上下料工藝流程
1)操作者將待加工齒輪置于上料托盤,注意工件方向;
2)上料托盤由直線驅動模塊移動至機器人抓取位置、發出信號;
3)機器人抓取頭爪1先從上料托盤1順序抓取工件(托盤1抓完后移動至上料位置裝料、完成后移至抓取位置;機器人再?gòu)耐斜P2順序取料、重復托盤1的動作。如此往復進行待加工齒輪的補充);
4)機器人執行端移動至工序1磨床;
5)(如工序1磨床有已加工零件、則抓取頭爪2先卸下粗磨完成的工件)爪1上料到位;
6)機器人執行端移動至工序2磨床;
7)(如工序2磨床有已加工零件、則抓取頭爪1先卸下精磨完成的工件)爪2上料到位;
8)機器人執行端移動至下料系統的卸料托盤1放置工件(托盤1順序放置完成后移動至人工卸料位置、由操作者手工卸下全部工件到指定位置、然后返回機器人卸料等待位置;機器人再?gòu)耐斜P2順序卸料、重復托盤1的動作。如此往復進行已加工齒輪的卸料);
9)機器人執行端移動至上料系統的上料托盤(此時執行端爪1和爪2均無工件);
10)    機器人重復以上步驟3)~步驟9)的動作、實現上下料的循環。
備注:上、下料系統的托盤均是雙工位形式,人工上下料時,另一個工位機器人也在正常進行自動上下料操作,確保工作流暢。

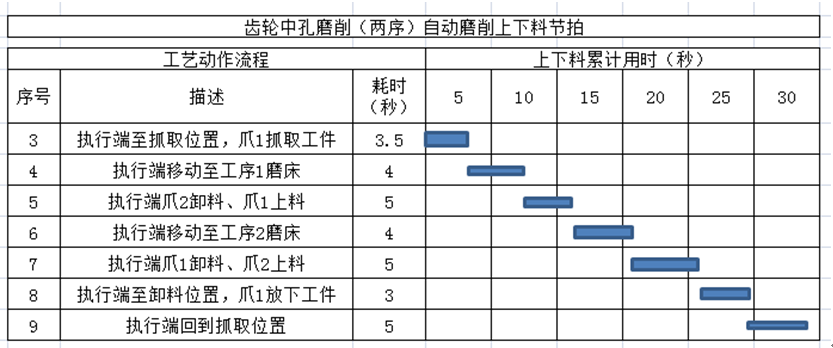

2.3 .2工序節拍分析

機器人自動上下料的動作輔助時間約為30秒。
工序1、2磨削加工的時間為約2分30秒,因此機器人在作上下料輔助動作時會出現等待,同時也可適當放慢機器人動作速度、不會影響項目的整體加工節拍。
按設備利用率80%左右、3班工作、每班8小時、每年工作250天計算,則每天可加工480件齒輪、全年產量達到120000件。

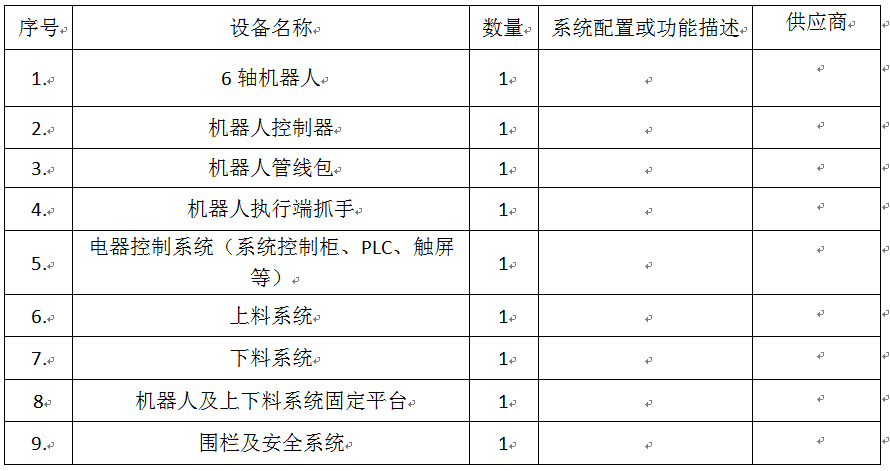

2.4主要工藝設備


3.0 主要設備描述
3.1  6軸機器人

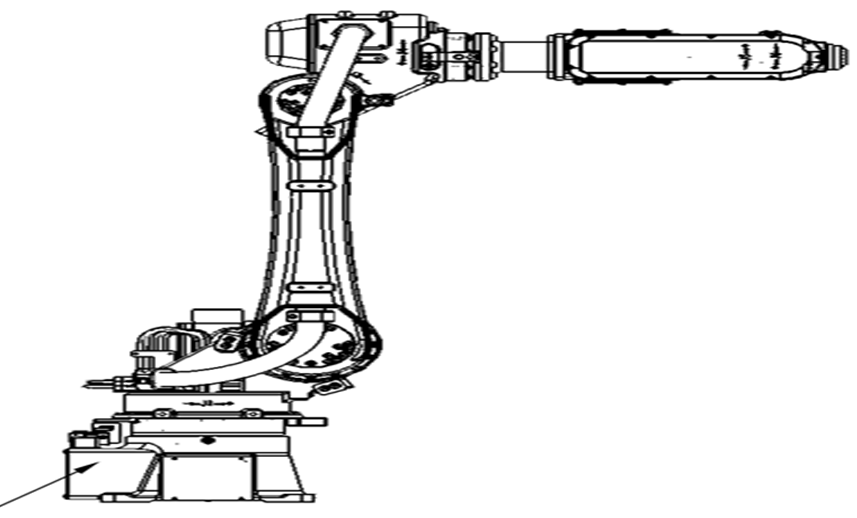

考慮到執行端的負載及抓取夾具、總體重量在15KG左右,同時根據前述的節拍情況機器人的動作速度可以較低,因此選用20KG級的6軸機器人,其結構如下:

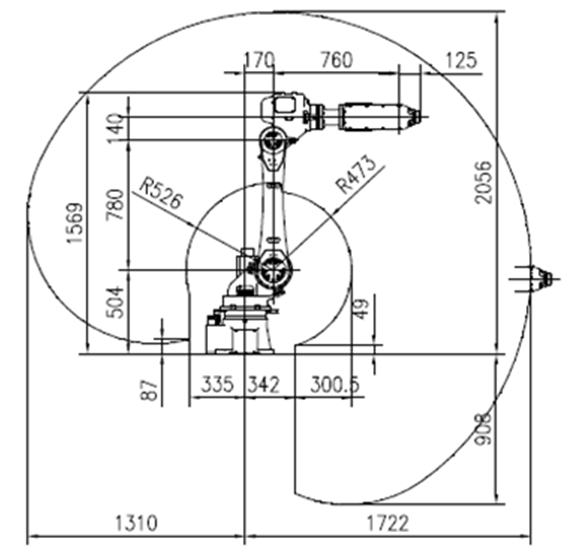

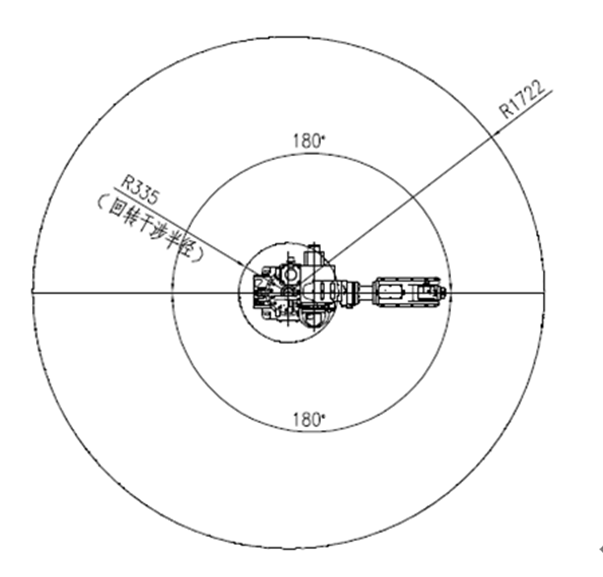

下面是動作范圍示意圖:

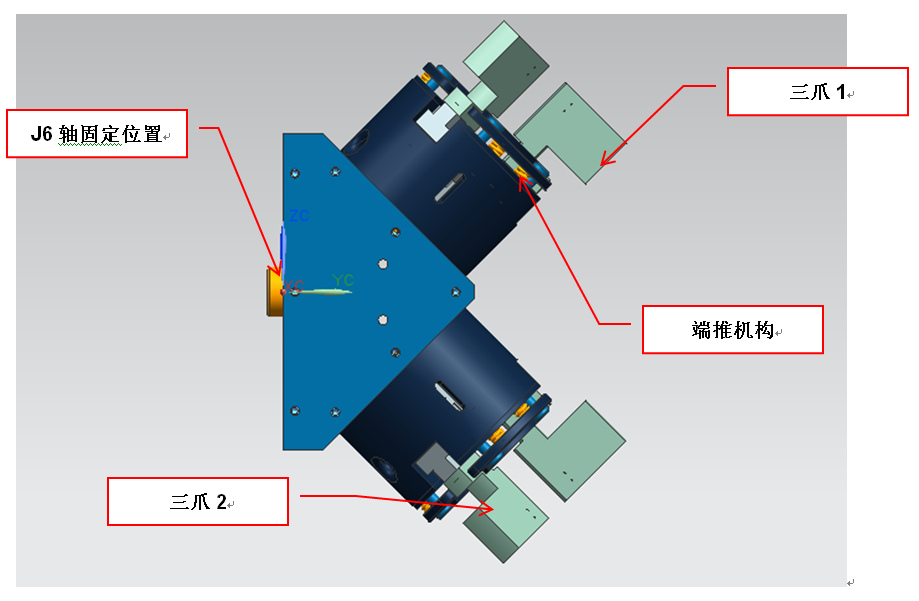

3.2機器人執行端抓手

執行端抓手采用雙工位三爪卡盤形式,以實現加工件的快速上料。三爪工作方式為壓縮空氣驅動、氣動夾持方式,有效夾住齒輪內孔。
執行端抓手上設置有端推機構、使工件有效貼合與定位面,手指部可部分采用尼龍等軟性材質,避免夾傷產品表面。
3.3    上(下)料系統

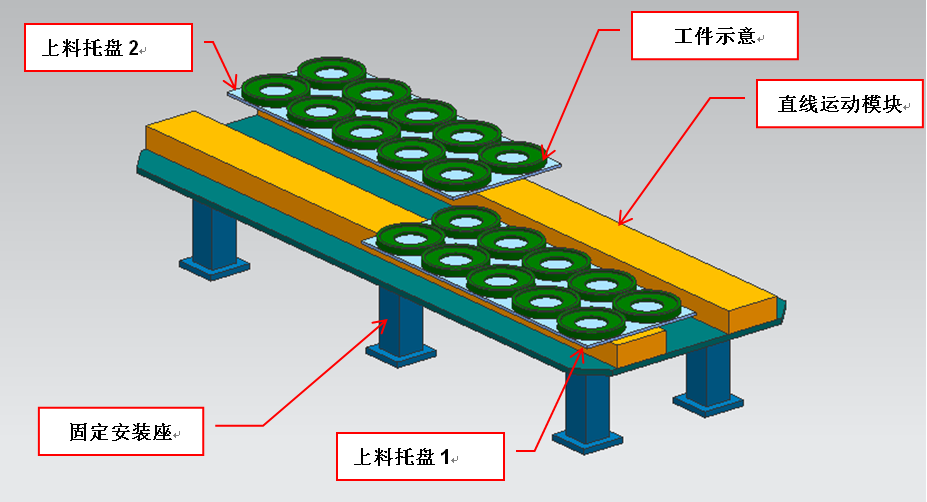

下料系統與該結構類似。
4.0 公用設施及安全
4.1 電力
三相220V,50Hz+地線;
機器人約3KW;上下料系統約1KW。
4.2 壓縮空氣
壓力≥0.5MPa,流量>10L/min
4.3 接地
機器人一級接地可靠。
4.4 安裝環境
1)周圍溫度                    0~45°C(不帶空調);0~60°C(帶控制柜工業空調)
2)周圍濕度一般不高于75%RH,無結霜
短時間(不超過一個月)不超過95%RH,無結霜
3)震動不大于0.5G
4)其他無強無線電等干擾
4.5 安全
1)機器人工作范圍內,禁止操作者進入,禁止操作者和機器人在共同作業地域內同時工作。
2)機器人工作范圍周圍設置封閉式安全圍欄。
3)進入封閉式安全圍欄內作業的人員必須安全培訓,維護門上的安全開關的作用和動作視同緊急停止。
4)系統各可操作的控制器設置在安全圍欄以外。
5)機器人的自動啟動、再啟動和手動操作時,必須確認必要的操作條件。
6)其他的安全條件必須滿足國家法律的有關規定。
7)其他的安全條件必須滿足用戶公司的有關企業安全規定。
5 內部調試
在系統發送到貴司工廠前,我方將進行內部安裝調試工程,此系統將完全組建并測試,這將大大地降低現場系統安裝及調試的時間及費用。
內部安裝調試范圍
?    機械結構
?    測試電、機、控制、安裝及安全單元
?    PLC軟件測試
?    系統聯機
?    基于仿真確認機器人的程序邏輯
