火災報警系統,包含火災檢測以及消防聯動。現在大型的水泥廠都具備有設備監控室,監控室內有獨立的視頻監控,同時還有報警系統組態SCADA以及現場的HMI、PLC設備,負責接收現場報警開關信號,溫度信號,以及其他煙霧探測器的輸出信號,然后控制輸出點執行聲光報警等。以上是傳統的方案,那如何把這個兩個方案整合到一個系統中,并且能夠?qū)崿F(xiàn)遠程手機APP監控一體化,實時接收報警信息,查看現場各監控點視頻呢?海為提供了火災報警一體化解決方案,讓多個系統變成一個系統,方便管理,實時獲取現場信息。

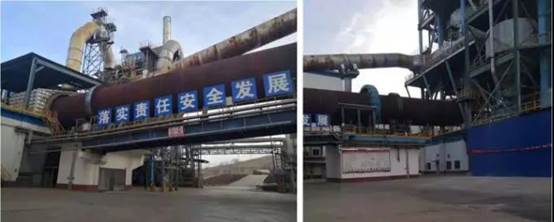

圖1 水泥廠(局部)

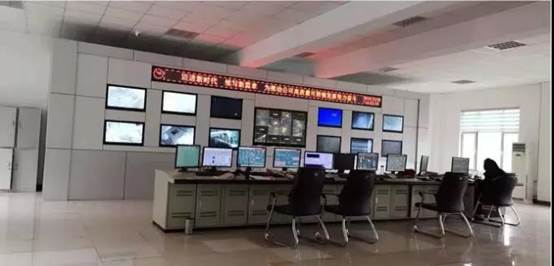

圖2 水泥廠監控中心
一、選型配置
1、工業觸控一體機P17:
● 17" TFT,1280×1024,Intel Bay Trail J1900 4- 核處理器
● 支持VGA 和HDMI 輸出,選配WIFI
● Linux系統,24 小時不間斷運行
● 內置Haiwell Cloud SCADA 軟件,支持手機APP遠程控制,網頁遠程訪問。
● 支持手機APP報警信息推送。如果在APP沒有打開的情況下,系統會以短信形式,把報警消息發送到機主和管理員手機。
2、云攝像機:CTQ5X,壁掛式云攝像機。
● 200萬像素 1080P 6mm 水平視場角:51°對角62° 距離38m 紅外夜視50米
● IP66 RJ45(10/100MB)帶wifi 支持SD卡(含電源、支架)。
● 內置視頻流云服務,集成海為云功能,支持手機遠程實時監控。
3、PLC:T32S2R+S08AI
● T系列標準型PLC,可擴展7個模塊,自帶一個RS232,一個RS485口;
● 支持2路200K高速脈沖輸入,2路200K高速脈沖輸出。
● 程序永久保存,程序容量48K,指令豐富,完全滿足現場邏輯控制需求。
● 模擬量不用寫任何轉化程序?,F(xiàn)場溫度、探測器信號采集所見即所得。
二、現場組網

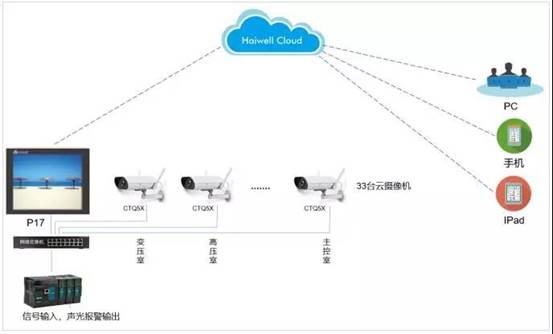

圖3 監控系統拓撲圖
三、攝像頭HMI配置介紹
● 攝像頭上電,能上網的網線插入攝像頭網口,此時攝像頭自動獲取IP,上網成功。
● 每個攝像頭出廠的時候都有一個序列號和驗證碼。
● 打開海為HMI編程軟件-進入外設-攝像頭-增加外設,在新增加的攝像頭中填入驗證碼和序列號即可。
● 在編輯畫面中,高級控件-攝像頭操作,綁定建好的攝像頭,下載程序屏上網,手機即可遠程訪問。
● IPC上連接的攝像機數量沒有限制
● 手機APP上可以遠程查看現場攝像機監控,視頻流暢。
四、現場控制照片

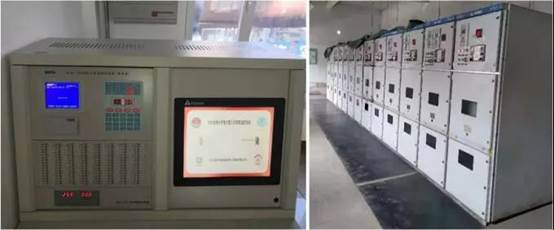

圖4 IPC工控機與電力室

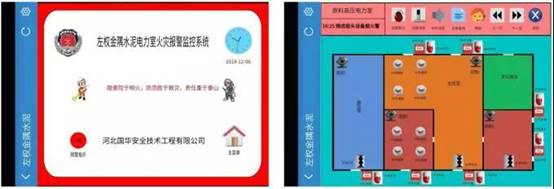

圖5 手機APP監控P17工控機畫面

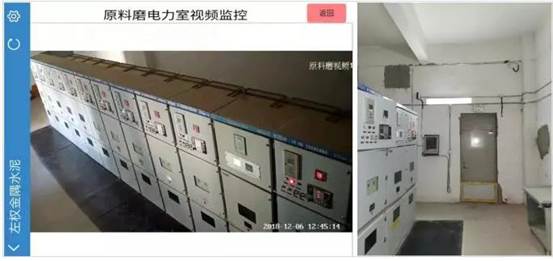

圖6 手機APP視頻監控與現場云攝像機安裝圖
五、方案優勢與總結
● IPC帶6個串口,兩個以太網口,豐富的通訊接口能滿足現場通訊控制需求。
● IPC支持海為云平臺,智能管理,支持云端/ 手機端訪問控制,操作性強;IPC缺省為Linux系統,響應速度快。
● A/B Key 安全機制,集成Haiwell Cloud云服務、內置Haiwell 云引擎;讓訪問安全可靠,讓遠程安全放心。
● 海為HMI、IPC上連接的攝像機數量沒有限制。
● 把傳統的監控系統與工業控制系統合二為一,這樣不僅能遠程監控設備參數,還能實時查看分布監控的現場視頻。
