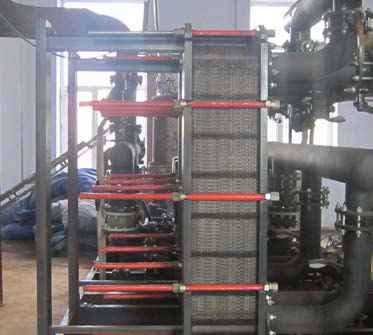

換熱機組作為實現集中供暖、節能減排的重要組成部分,隨著國家節能減排工作的不斷深入,應用越來越廣泛。同時,換熱機組在智能、節能、可視化等方面也呈現出高速發展的態勢。近期,臺達為某大型換熱機組生產廠家提供了自動化設備整體解決方案,實現換熱機組標準化生產和施工,可以將換熱機組的設備狀態信息、當前運行狀況、機臺健康狀況全部納入可編程控制器(PLC)內進行收集,在需要的時候上傳到中控系統,利于管理人員快速及時地了解設備現狀,為公司決策提供數據。
項目方案
換熱機組自控系統主要實現對二次網的供水溫度、二次網循環泵和補水泵的控制;對一次網供水流量、供回水溫度、供回水壓力,二次網供水流量、供回水溫度、供回水壓力,補水箱液位,室外溫度,循環泵狀態,電動調節閥開度等數據進行監控顯示;通過換熱機組控制系統的合理調節,保證了整個熱網安全、節能、高效、平穩地運行。

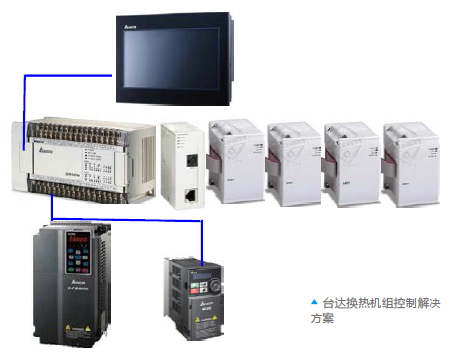

臺達解決方案整合自有可編程控制器(PLC)、變頻器、人機界面(HMI)等產品,可通過網絡連接到SCADA、MES等系統,也可采集溫度、壓力、流量等運行信號,控制一次閥門開度、二次循環泵、二次補水泵等設備,提供安全、可靠的換熱機組控制解決方案。
臺達方案中,可編程控制器(PLC)可提供豐富的應用指令(包括PID手自動無擾切換、氣候補償曲線等),滿足了熱網行業的各種控制需求。通過自帶的RS485串口與觸摸屏交換數據,RTU-EN01以太網絡通訊模塊與上位機遠程通訊,節省用戶成本。
人機界面采用臺達DOP-B系列。該系列產品面板采用不含汞的LED背光燈源,可大幅降低能源損耗,同時具有65536色TFT顯示,分辨率也大幅提升;此外,該系列人機界面出來支持臺達全系列自動化產品,還可與超過30家企業品牌100種機型以上PLC或設備通訊,不需額外開發通訊程序,可大幅節省系統設計時間。
二次網循環水泵變頻器使用臺達風機水泵專用變頻器VFD-CP2000系列。該系列變頻器延續臺達節能省電的一貫理念,而推出的針對風機、水泵、HVAC相關應用特制化、PID智慧調試的專用變頻器;采用模組化設計,易于維護和擴充;能夠多泵控制,定量定時循環控制,可同時控制8臺電機;其多元化的驅動控制中內置了自動節能設計,可幫助用戶隨時實現節能效果。同時產品還搭配了高效能變頻驅動技術,其控制頻寬高達599Hz,具備優異的恒轉矩及高啟動轉矩。
補水泵變頻器使用臺達標準型精巧矢量控制變頻器MS300系列。MS300系列變頻器采用全新的精巧結構設計,體積較老款變頻器產品縮小高達40%,大幅節省安裝空間;支持感應及永磁電機,同時具備出色轉矩特性和制動能力;支持多種通訊模式,內建剎車晶體、安全停車模式,系統操控更穩定安全;電路板進行100%涂層,主要零部件壽命大幅提升,可靠度大幅進階;采用免鎖螺絲端子設計,節省安裝及維修時間;支持應用宏和快速參數復制,操作人員可快速完成參數設定。
項目總結
目前標準型換熱機組可以實現全自動化無人值守。供暖智能控制,即供水溫度按程序設定可隨室外環境溫度,標準間溫度和時間變化,供熱質量高、節能。系統通過二次網供回水溫度智能調節循環泵轉速,既滿足用戶要求又能達到節能減排的目的。
系統補水采用變頻控制、自動補水、穩壓。操作簡單,安裝維護方便。換熱機組的控制換熱調節工作可靠,性能優良,自動化程度高。設備應用簡單,模塊化組成,安裝工人只需簡單培訓即可安裝調試,運行時基本實現無操作。出現故障也可以在第一時間通過中控室及時發現,安排解決。
