上海漣恒行星減速機選型
發布時間:2022-04-20 15:16:56

摘要:簡述上海漣恒減速電機的選型過程,型號的含義。強調減速機選型中的注意事項。以及和電機的連接注意事項。
關鍵詞:行星減速機、上海漣恒、選型計算
一、行星減速機使用狀況概述
隨著自動化和機床行業的迅速發展,伺服電機的使用日益廣泛,同時,和伺服電機使用密切相關的行星減速機也得到廣泛的使用,在一些特定的機構中,負載要求的電機功率不高,要求的轉速很低,但是扭矩需求很大。這時候要達到客戶的使用要求,減速機就變的尤為重要。另外,在負載慣量比較大的時候,減速機的引入也是大大降低伺服電機的使用功率,從而精度成本,使得電機的選型更為合理。
二、選型
    要進行行星減速機的選型,我們需要知道以下參數條件:
1、    負載需要的精度:這個參數用來確認選擇的減速機的系列,主要是確定減速機的背隙要求,根據精度來確認我們應該選擇哪個系列的行星減速機,
A、    對用高精度,背隙為3arc-min的需求,我們推薦AB、ABR、SP、SPK、LP、LPK,其中AB、ABR、安裝尺寸偏向于臺系和日系的減速機尺寸,SP、SPK、LP、LPK,安裝尺寸接近于歐系的減速機;
B、    對于精度要稍低,背隙為5arc-min的需求,我們推薦AE、AER的減速機;
C、   對于輸出端為法蘭輸出要求的產品,我們推薦AD系列減速機;
D、   對于只要求實現大扭矩輸出,沒有精度要求的,成本要求很低的減速機,我們推薦D系列的減速機,輸出扭矩能夠達到22萬Nm;
E、    V系列產品,可以實現中空軸輸出,直角扭矩傳輸,可以適應不同的空間安裝要求;
2、    選型計算實例:
在確認用什么系列的減速機以后,下一步我們需要確認負載需求,假設機構需要的參數如下:
1、    精度需求:10arc-min
2、    T=100Nm,   負載扭矩;
3、    W=150rpm,  負載需要的高轉速;
4、    J=800kg.cm^2;負載的轉動慣量;
由于減速機的選擇和伺服電機密切相關,這里我么以臺達伺服電機為例進行選型;
(1)  計算電機功率:P=T*N/9550=100*150/9550=1.6KW;預留功率余量,我們選擇2kw的臺達伺服電機:ECMA-E11320RS;參數為:T電機:=9.55nm;N=2000RPM;J電機:=14.59kg.cm^2
(2)  減速比:i=2000/150=13.3預留速度余量,根據減速機的單級減速比為:3、4、5、7、10,兩級的速比為它們中任意兩個數的成績,推薦減速比為12,預留速度余量。
(3)  減速機實際的輸出扭矩:Tr2=T電機*i=9.55*12=114.6Nm注:這個輸出扭矩必須大于負載扭矩T。否則就需要增加電機功率重新計選型。

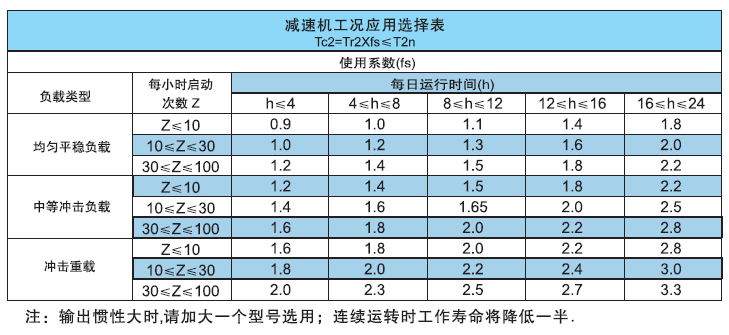

(4)  根據Tr2的值,和使用系數fs,計算在考慮實際使用狀況是的減速機扭矩:TC2,其中fs的選則見下表:

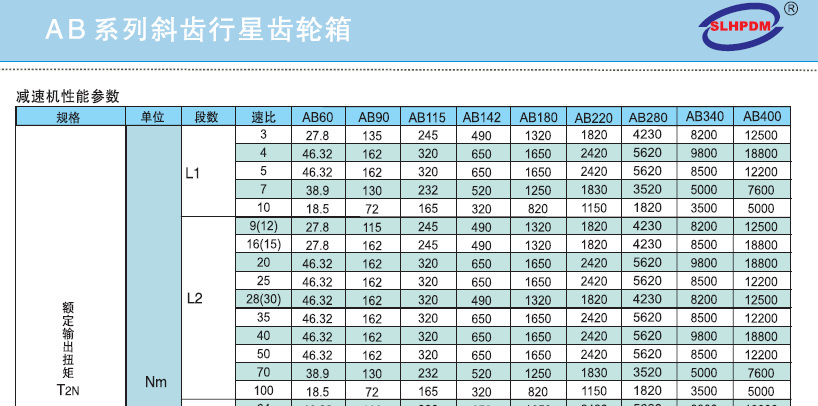

(5)    假設我們選擇:fs=1.3,則TC2= Tr2*1.3=114.6*1.3=149Nm;下一步查詢表格,要求選擇的減速機的額定輸出扭矩大于TC2這樣減速機就能滿足使用要求:


(6)    根據表格參數,我們選擇AB115減速機,額定輸出扭矩245Nm;大于149Nm,能夠滿足要求。該減速機2級減速是標準背隙8arc-min;也能夠滿足背隙要求;
(7)    進一步校核慣量比是否滿足,J1=J/i^2=800/12^2=5.56Kg.cm^2負載和電機的轉子慣量比為:J1/ J電機=5.56/14.59=0.38倍,實際使用時,我們要求這個比值小于5~10都可以,要求電機動態特性越高時,比值因該越小。以上,慣量也滿足也要求;
(8)    通過以上的計算我們基本確認了減速機的型號,但是一些特殊的使用場合下,我們還需要校核減速機使用時輸出軸受到的徑向力和軸向力,常見的有齒輪齒條傳輸機構,必須校核徑向力。不能超出減速機容許徑向力。
(9)    確認減速機的輸入端和電機尺寸能夠連接,這里主要校核減速機輸入孔的尺寸要大于等于電機輸出軸的尺寸。法蘭的尺寸可按照電機定做,不用校核。

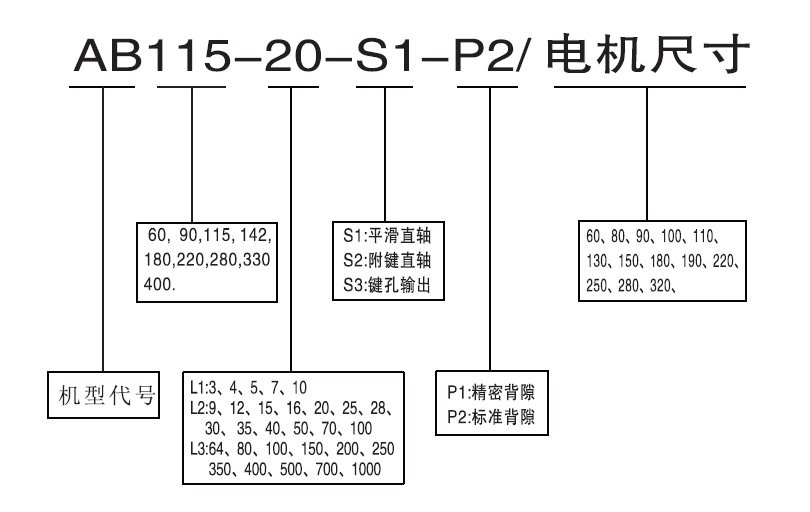

(10)  確認型號:AB115-12-S1-P2/ECMA-E11320RS


以上選型供參考
成都??乒た丶夹g(shù)部
