摘要:簡述直線導軌的安裝方法,操作步驟,以及注意事項。闡述不同的安裝方式下,直線導軌安裝的注意事項。
關鍵詞:導軌安裝、直線度、平行度。
隨著高精密的直線導軌在工業自動化中的廣泛運用,特別是在機床行業的普片推廣,為了有效發揮直線導軌精度高的特點,高精度導軌的安裝技巧變的尤為重要,因此,掌握一定的直線導軌安裝技巧也變得非常必要。

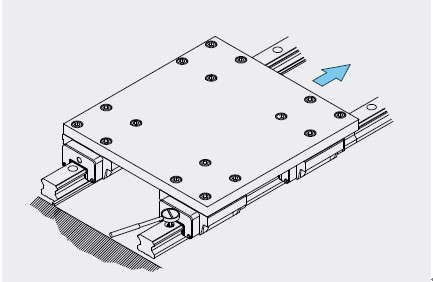

我們以比較有代表性的基準側導軌有側面基準,從動軌無側面基準的典型設計為例,對導軌的安裝步驟機型逐一說明。

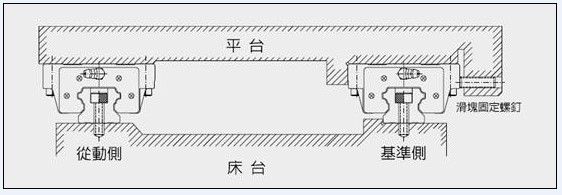

如上圖,右側的導軌為基準側導軌,其導軌內側有側向基準面。基準側軌道的安裝要點是通過安裝恢復導軌的直線度。自由狀態下的導軌是沒有直線度概念的。所有的導軌的直線度都是通過安裝來實現的。高精度的導軌保證的是滑塊沿著導軌移動時滑塊基準面和導軌基準面之間的平行度。而我們使用導軌時是希望得到負載移動的直線度。因此安裝時保證導軌的直線度就是一切的基礎。導軌安裝直線度有了,滑塊通過和導軌平行,才能按照直線運行。
一、使用安裝基準面安裝方法

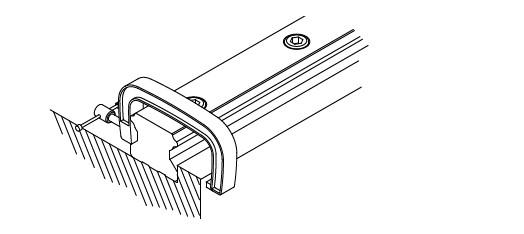

如上圖,將導軌和機臺的安裝面和基準面清理干凈之后,使用裝配螺釘將直線導軌底部基準面大概固定于床臺底部裝配面,再用虎鉗將滑軌側邊基準面逼緊床臺側邊裝配面,以確定滑軌位置后,使用扭力扳手,按照固定螺釘標準扭力按順序鎖緊固定螺絲,將滑軌底部基準面逼緊床臺底部裝配面。螺釘?shù)墓潭樞蚴菑膱D中的導軌一端開始,判斷的辦法是,螺釘旋和產生的側向摩擦力是使向側面基準靠得更為緊密。
二.從動側直線導軌的安裝
如果說基準側軌道的安裝是實現直線度的要求,那么從動側導軌的安裝就是實現平行度的要求。具體的操作方法有一下幾種:

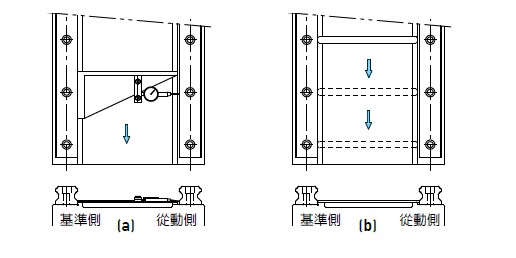

1.直線塊規法:
將直線塊規置于兩支直線導軌間,使用千分量表校準直線塊規,使之與基準側滑軌之側邊基準面平行,再依直線塊規校準從動側滑軌,從動軌的一端開始校準并依序以特定的扭力鎖緊裝配螺絲。

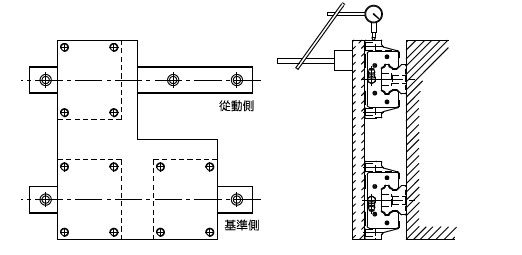

2.移動平臺法
將基準側兩個滑塊固定在一個測定平臺上,而從動側只裝上一個滑塊,滑軌和滑塊都尚未固定于床臺與平臺,使用附於從動側滑塊頂面千分量表,量測從動側滑塊的側基準面,從動直線導軌的一端開始校準并依序以特定的扭力鎖緊裝配螺絲。
3.效仿基準側滑軌法
將基準側直線導軌的兩個滑塊及從動側導軌其中一個滑塊固定于平臺,再將從動側的滑軌及其另一個滑軌約略分別固定于床臺及平臺,以基準側滑軌為準移動平臺,從滑軌一端開始,邊確認從動側直線導軌的滾動阻力,邊依序以特定的扭力鎖緊裝配螺絲。 這種方法適用于精度要求不高,速度要求不快的使用要求。
4.專用工具發
使用專業工具確定從動側滑軌的位置,并依序以特定的扭力鎖緊裝配螺絲。這種方法適用于同一機型,同一尺寸批量生產的情況。
以上供參考!
成都??乒た丶夹g(shù)部
