伺服放大器是運動控制系統的重要組成部分，提供伺服電機頻率可調的電源，實現高精度的傳動系統定位，目前是傳動技術的高端產品。少則幾千、多則上萬元的伺服放大器的使用應該十分小心，盡量延長其使用壽命。
而電網電壓突變和操作過電壓引起的電流沖擊、諧波干擾、電壓中包含的尖峰脈沖等，對伺服放大器回路中的敏感元件損害很大。伺服放大器前加裝電抗器（稱為進線電抗器，line reactor），就能保護驅動裝置免受以上沖擊，如圖1所示。

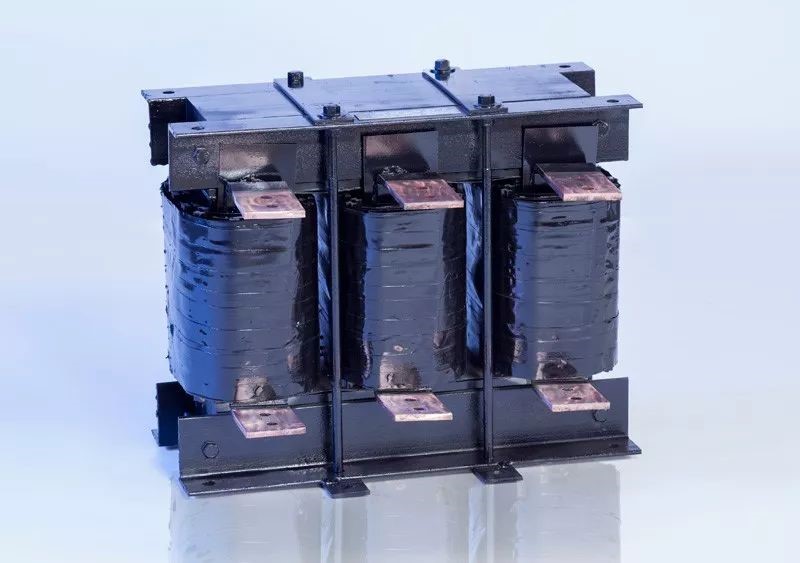

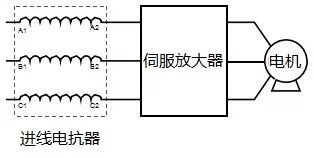

圖1 進線電抗器
1、電抗器及其作用
電抗器（reactor），顧名思義，是能在電路中起到阻抗作用的裝置。用導線繞成螺線管形式，在螺線管中插入鐵芯，這樣電感就很大，就成了電抗器，實際上就是一個電感器（inductor）。
通過電抗器的電壓降與線電壓之比，稱為電抗率，以此表征電抗器的參數。電抗器的阻抗（impedance）和電抗率（% impedance of a reactor）如圖2公式，典型的電抗率是3%或者5%。

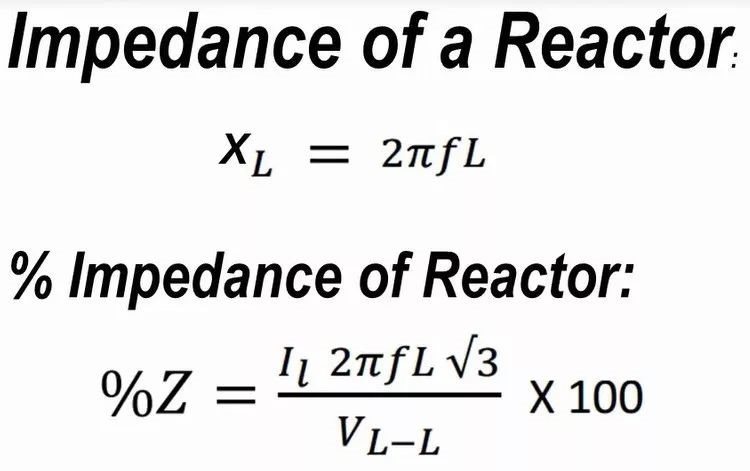

圖2 阻抗計算和電抗率公式
可見，通過電抗器的電流頻率越大，阻抗就越大，這就是電抗器能夠平滑尖峰電壓、抑制諧波的原理（戳藍字看諧波）。
而且，學習過諧波你就知道伺服放大器、變頻器是重要的諧波源，是電網污染的罪魁禍?zhǔn)?。加裝電抗器后，它既能阻止來自電網的干擾，保護伺服放大器，又能減少伺服放大器的整流單元產生的諧波電流對電網的污染。
2、電抗器符號
電抗器在電氣圖中的符號與電感一樣，都用L表示。如圖3所示為FANUC βi?SVSP伺服放大器的主電源輸入電路圖，L1為進線電抗器。

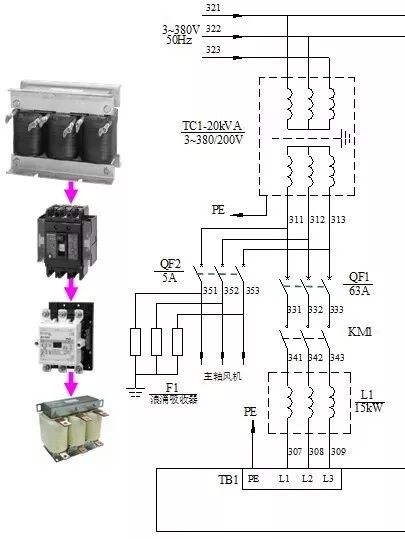

圖3 某伺服放大器主電源輸入電路圖
3、輸出電抗器

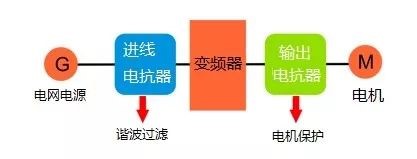

電抗器裝在變頻器和電機之間，稱為負載電抗器（load reactor）或輸出電抗器，以保護電機，如圖4所示。
圖4 輸出電抗器
詳細原理如圖5所示。

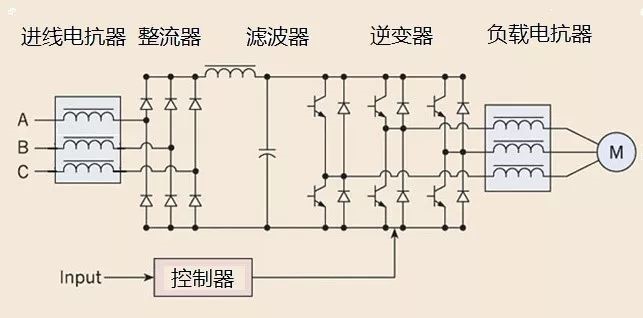

圖5 電抗器與驅動系統連接原理圖

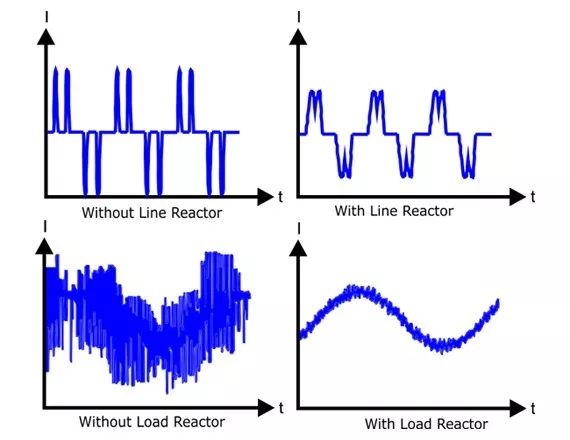

圖6 有/無電抗器效果對比圖
4、電源濾波器

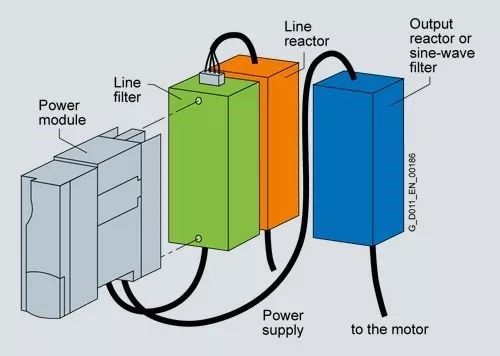

圖7 電源濾波器使用
伺服放大器說明書經常提到AC RESCTOR\AC LINE FILTER,現在你明白這些東西的作用了嗎？為什么要在伺服放大器前面加裝電抗器，為的是抑制來自電源電網的諧波干擾，平滑電源電壓中包含的尖峰脈沖，改善伺服放大器的電源質量，保護回路中的敏感器件
