兩軸直線位移機構計算選型
發布時間:2022-04-21 11:00:23

    摘要:以實際需求為基礎,對機械設計中實際遇到的X-Z兩軸系統機型物理模型進行簡化,對直線產品需求進行計算選型,提供伺服電機、行星減速機、電機座、絲杠支撐座、絲杠、導軌的選型。計算選型中有很多趨于安全的簡化,使計算更安全,更具有可操作性。

    關鍵詞:直線導軌、滾珠絲杠、伺服電機、絲杠支撐座、電機支撐座。

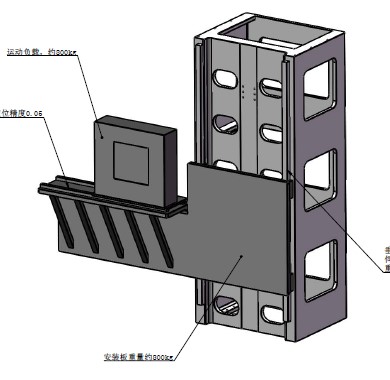

一、水平移動機構
負載重量:800kg;
速度:40mm/s;
重復精度:0.05mm
(一)導軌選型:
  采用雙軌道,4滑塊的形式,每個滑塊負載約為200kg,由于沒有給出具體的使用壽命要求,試選滑塊的基本動額定負荷是實際負載的5倍,則滑塊的基本動額定負荷要求,大于1000kg,根據這個值,選擇直線導軌。
導軌型號:HGH20CA2R1240ZAC    2根;(導軌長度可按照機械設計調整。)
(二)絲杠選型:
1、加速時間預設0.2s則加速度:
 a=0.04/0.2=0.2m/s^2
2、軸向力:F=MGμ+Ma=800*9.8*0.1+800*0.2=944N
根據軸線力,選擇絲杠,絲杠基本動負荷是負載8倍。
絲杠型號:R20-5T4-FSI-800-1000-0.05 (HIWIN)
推薦絲杠支撐座:FK15、BF15    (華準)
(三)電機選型:
1、計算絲杠所需扭矩:T*2000*3.14=944*5
T=0.75nm;

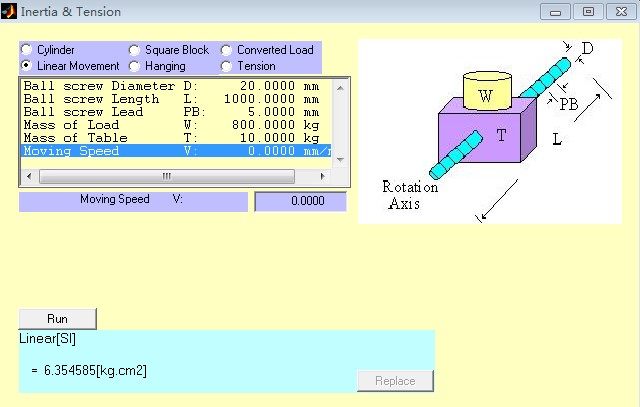

2、計算系統慣量:

系統慣量:J=6.35KG;
根據扭矩判斷,伺服電機的功率在400W就能滿足要求,但是慣量不能滿足要求,引入行星減速機:速比5,
則等效慣量:J1=6.35/5^2=0.254(KG.CM^2)
推薦伺服電機:ECMA-C10604RS      (臺達)
推薦減速機:AB060-5-S2-P2/60    (上海漣恒)
推薦電機座:M60D+FK15 ?。ㄈA準)
推薦聯軸器:LC-A-305SA-16B-12B    (龍創)
二、垂直提升機構
提升重量1800kg;負載有偏心。
(一)、導軌選型:
1、重心偏心估算,前后方向:偏心300mm;左右方向:偏心1000mm;
2、則前后偏心產生的扭矩:1800*9.8*0.3=5292Nm;
3、偏心導致的滑塊復負載為,滑塊的間距:820mm
F*0.82=5292
F1=6435N,上面的滑塊受拉力,下面的滑塊受壓力。
4、左右偏心產生的扭矩:1800*9.8*1=17640Nm;
5、偏心導致的滑塊負載:F*0.82=17640
F2=21512N
6、滑塊受力標量相加:F=F1+F2=6435+21512=27947N
  由于上下各有2個滑塊受力,理論上靠近偏心一側的滑塊受力更大,但是分析比較復雜,我們簡化計算,預留大一點的安全系數。則單個滑塊的受力為:13974N
7、滑塊系數取值7倍,F(xiàn)=13974*6=83844N則推薦滑塊
 推薦導軌:HGW55CC2R2260ZAC   2根(導軌長度可按照機械設計調整。)
(二)絲杠選型:
1、軸向力:F=Mg+F*μ+Ma=1800*9.8+27947*0.1+1800*0.2
 F=20795N
 根據軸向力,選擇絲杠:R50-10T4-FSI-1500-1800-0.05 (HIWIN)
 絲杠支撐座:FK40、FF40  (華準)
 (三)電機選型:
1、絲杠需要扭矩:
 T*2000*3.14=20795*10
   T=33Nm
2、計算絲杠轉速:40*60/10=240rpm
  推薦減速比:i=7
  則電機的轉速:240*7=1680rpm,建議選擇2000rpm額定轉速的中慣量電機:電機扭矩大于:33/7=4.7NM
3、推薦電機:ECMA-E11315SS ?。ㄅ_(tái)達)
4、推薦減速機:AB115-7-S2-P2/130    (上海漣恒)
5、推薦聯軸器:LC-A-060DA-32B-35B   (龍創)
6、慣量校核:略。根據經驗,垂直提升絲杠機構,扭矩夠了,慣量都足夠。

以上,供參考!
                                  成都??乒た丶夹g(shù)部
