客戶要求: 可靠地檢測沖洗區域的高產能旋轉灌裝機上的小零部件
解決方案:iVu TG Gen 2視覺傳感器,帶50mm C 接口鏡頭、擴展環和遠程觸摸屏
為何選擇邦納? 遠程檢查 – 帶擴展環的50mm C 接口鏡頭可擴大傳感器的工作范圍
速度 – 傳感器在16ms內對每分鐘通過的900個瓶子進行檢查。

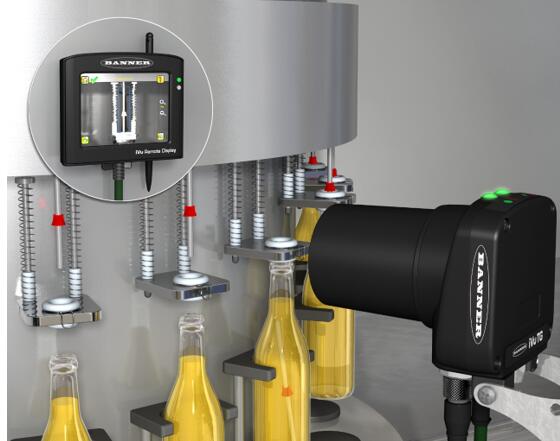

與目標相距32”的iVu TG Gen 2帶有50mm C 接口鏡頭和擴展環,可檢查高產能旋轉灌裝機上的墊圈和通風管是否存在及其位置
客戶獲得的好處:
靈活性 – 用戶友好的工具和傳感器選項可簡化任何應用轉換
用戶界面 – 遠程顯示屏讓操作員能在潮濕區域外部管理設備并監控檢查結果
背景 :
一家大型釀酒公司。該公司使用高產能旋轉灌裝機來滿足產品需求。
挑戰 :
旋轉灌裝機要將啤酒分裝到啤酒瓶中,灌裝速度高達每分鐘900瓶。墊圈和/或通風管偶爾會松動并落入瓶中或生產線上。啤酒將繼續分裝,但是瓶子將無法正確地灌裝,從而導致產品浪費。如果未能及時發現,受影響的瓶子可能會被封蓋、包裝甚至裝運。這些產品必須被召回。該公司需要一種能夠檢測通風管上的墊圈以及通風管是否出現松動或缺失的解決方案。但是,旋轉灌裝機不斷運動和潮濕的沖洗環境增大了近距離部署的難度,而遠距離檢測又會影響檢測可靠性。
解決方案 :
該公司在距離目標32”的水平位置安裝了iVu TG Gen 2。兩個風刀可保護iVu免受噴霧影響及相關干擾。帶擴展環的50mm C 接口鏡頭可擴大傳感器的工作距離。這樣,公司就能將傳感器部署到遠離目標的位置,同時又能達到所需的分辨率,以便檢測松動或缺失的通風管以及缺失的墊圈。
iVu TG Gen 2配置為Area傳感器,可在16ms內檢查墊圈和通風管是否存在及其位置。操作員可使用遠程觸摸屏定義相關檢測區域。如果墊圈掉到該區域下方(即表明通風管松動)或者墊圈或管缺失,傳感器I/O將關閉啤酒灌裝機。操作員接著可以移除任何受影響的產品、解決問題,然后讓灌裝機恢復工作,從而將停機時間降低。
