低壓自動空氣開關3P+N和4P的區別
發布時間:2022-04-22 10:33:30

       3P+N和4P的斷路器同樣屬于四極(有四對輸入/輸出端子)的斷路器,它們的區別在于零(N)線端子上。
  其中3P+N的端子內部有的是直通不斷開的,有的是可以斷開,但沒有保護元件。其中沒有保護元件的可能是引進產品,在上世紀九十年代以前是直通不斷開的。接線時必須注意區分相線和零(N)線,特別是對于漏電保護斷路器來說,零(N)線必須準確接入該端子。
  4P的斷路器是四個端子內部都是可以斷開的,而且都有保護元件。一般情況下可以不分零(N)線和相線隨便接,但漏電保護斷路器如果有標注"N"的端子就必須將零(N)線接入該端子。
  3P+N的斷路器一般用在零(N)線不能斷開的場合,如TN-C系統中零(PEN)線用于安全保護的前端,以保證零(PEN)線始終貫通。

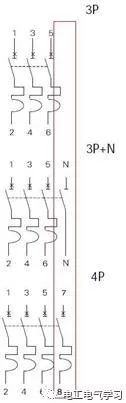

  3P+N型,在斷路器內部,N線是直通的,斷路器斷開時N線不中斷;
  4P型,斷路器內部,N線上也有觸頭,隨斷路器的開合而斷開或閉合。
  4P型,N線上的觸頭表面有可能會因灰塵、污染導致接觸不良,嚴重的情況下有可能N線無法接通,出現失零現象,尤其是住宅配電系統,可能會導致燒毀家用電器;
  3P+N型可有效避免由于斷路器原因造成的失零現象,對設備的安全性更高一些,但是采用3P+N型的前提是必須能夠保證用電環境良好的等電位連接,要保證N線上的電位就是地電位,這樣高壓側的故障導致N線電位升高時,不致對低壓側的人員造成傷害。也就是說4P型對人的安全性更高一些。
  另外使用4P型的對于維護會更方便一些,如果漏電開關跳閘,需檢修線路測量線路絕緣電阻值時,3P+N需拆除N線才能測量,而4P型不需要額外去拆除N線。
