一、關鍵字：消防系統 PLC 多網絡通訊
二、引言：
隨著經濟的發展，城市的建筑物越來越多，預防和消除火情就顯的十分重要。消防自控制系統就是為了預防和消除火情并能在火災發生的早期就進行自動滅火的一種系統。當火災發生時，報警系統發出火災信號，并通知消防自控系統，然后消防自控制系統再進行滅火?，F(xiàn)就自控消防系統做一具體介紹。
三、控制要求：
1. 本系統運用于大型某建筑物的消防系統中，該系統有43臺消防設備，分布在建筑物的不同地方，兩個設備之間距離較遠（幾十米到上百米）?，F(xiàn)要將現場的43臺設備聯網，并進行中心監控。
2. 為了保證工作的可靠性，中心能夠?qū)ΜF(xiàn)場的每一臺設備都可以進行監控。并可時時將火災信號傳達到相應的設備，控制相應的設備進行滅火。同時還要求現場的設備不僅中心可以控制，到現場還可進行現場控制。
3. 為了能先查看著火現場的狀況，必須要求將第一著火現場的視頻切換到視頻中，以方便查看現場的著火和滅火情況。
4. 中心操作現場的某一設備時，也要切換到當前操作設備的視頻，以實現手動控制。
5. 當某一設備與中心網絡通訊出現故障時，中心和現場都要能時時報警。
6. 為了保證中心的控制穩定，必須要有兩種以上的操作系統。
7. 中心與43臺設備之間的數據通訊的實時性，可靠性要能夠保證。
8. 經濟性和操作性也是實際施工的一個重要因素。
四、解決方案：
要將43臺消防設備聯網，中心遠程控制?？紤]到成本、布線和施工的方便，將采用RS－485絡網。由于RS－485只需要拉兩條線，布線方便，成本也較低廉，并且一個網絡跨度的距離大，可長達1公里多。同時又考慮到網絡通訊的數據量大而且臺數多，不僅有開關量和數字量，還有現場的模擬量。單一通訊口通訊的實時性不夠，考慮后決定采用3個RS－485網絡來進行通訊，這樣不僅保證了通訊數據量大和實時性的問題，也提高了工作的可靠性。也給布線帶來了方便，可多網絡鋪線。
1. 現場的PLC控制單臺消防設備的各種動作執行，中心通過網絡對所有現場的單臺設備進行控制，控制程序放在單臺設備上，中心PLC放置通訊控制程序。
2. 當中心操作哪臺設備時或是哪個區域發出火災報警信號時還要能通過視頻看到第一現場，所以在中心加一個視頻用來查看現場的火災情況。因?yàn)槊颗_(tái)設備都有一個視頻，所以加一個視頻矩陣進行43路的視頻切換。當火災發生或是控制哪臺設備時就自動切換到哪臺設備的視頻。
3. 當網絡出現故障，現場和中心都要有報警。中心故障報警：采用Haiwell（海為）PLC簡單的通訊指令，每一個站地址的通訊只要一條指令完成，同時還有與每個通訊地址通訊成功與否的標志位，利用此標志位就可用來做中心通訊故障報警。以達到中心與現場的某臺設備通訊故障做到有效的報警。現場網絡故障報警：與中心通訊正常時，中心對本地的某一M位一直置“ON”。本地的程序一段時間就會對這個M位置“OFF”，若這個M位很長時間都沒有為“ON”就說明與中心通訊故障，就可用這個M位來判斷現場與中心的網絡通訊是否成功來做網絡故障報警。
4. 中心是個重要的控制點，必須要有兩套或兩套以上的控制方式，所以在中心用一個計算機和一個觸摸屏來對中心進行控制，以增加控制的可靠性。兩個控制相互獨立，又可對同一中心同時控制，當其中一個出現故障時，另一個可以控制，這樣就不會影響中心的正常工作，達到中心可靠地控制。

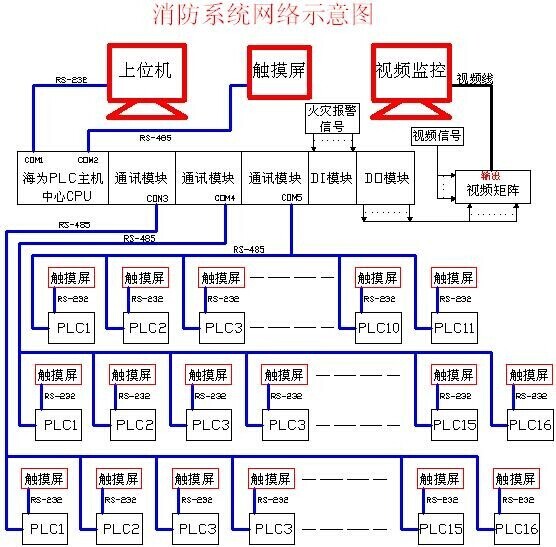

綜上各要求，消防系統網絡示意如下圖所示
<1>COM1和COM2是海為PLC主機自身所帶的兩個通訊口，COM1口（RS－232）用與上位機聯機監控，COM2（RS－485）口用于中心的觸摸屏聯。再擴展三個通訊口（COM3、COM4和COM5），用于43臺消防設備的聯網。海為每個通訊口都可上下載程序和通訊，并且支持并行執行，保證了通訊時實時性。
<2>DI模塊用于將火災報警信號傳至中心，中心再跟據火災報警的信號通過處理傳至對應的消防設備，并在中心產生火災報警提示，將當前著火的區域通過DO模塊輸出信號給視頻矩陣，通過視頻矩陣切換當前著火的視頻在視頻電視中。
系統優點：
1、 程序容量大：16K
2、 可擴展的通訊口多：可擴展3個通訊，達到5個通訊口。每個通訊都支持并行工作，且都可上下載程序或通訊。
3、 控制點數多：一個主機可擴展7個模塊
4、 通訊指令簡單：一臺設備一條指令完成，無需人為控制時序來避免端口的通訊沖突，并且通訊成功與否都有標志位，方便了技術人員的調試工作，提高了工作效益。
5、 通訊效率高：通訊程序與掃描周期無關，通訊程序與其它程序分在不同的CPU執行，保證了通訊的實時性。
五、總結
Haiwell(海為)強大的組網通訊能力和無間隔的通訊執行，簡單易用的通訊指令，使這種大組網也可用RS－485網絡來實現，降低成本、保證了通訊的實時性和可靠性。
