項目背景
隨著經濟的發展和城市化的不斷推進，建筑物的發展速度也不斷加快。與此同時，全球建筑物消耗的電能占全球能耗比重也日漸攀升，這也是造成地球二氧化碳濃度增加的主要因素之一。以“環保 節能 愛地球”為經營使命的臺達自2006年啟用綠建筑辦公大樓起，之后興建的廠辦皆為綠建筑，并導入自有綠能產品和自動化節能解決方案，以提高能源使用效率，降低能耗。根據統計，暖通空調為各類型建筑中主要的耗能設備。為節能降耗，臺達針對自家廠辦建筑，率先導入了臺達自動化解決方案。以臺達桃園研發中心為例，使用臺達HVAC解決方案后，與其他同樣規模的建筑物相比，每年可節省用電約50%，節能成效顯著。在此實踐基礎上，臺達逐步推廣自身成功經驗至客戶，為客戶提供HVAC系統解決方案。
項目方案

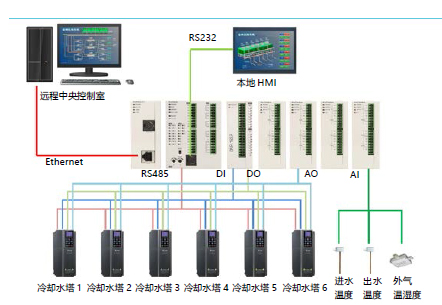

日前，臺達針對某客戶的冷卻水塔系統，進行了節能改造。冷卻水塔在HVAC系統中，主要的作用是將空調主機所吸收或產生的熱能，經由冷卻水的傳送，在冷卻水塔中藉由水與空氣直接散發到大氣中。然后再由冷卻水泵將降溫后的冷卻水重新送回至需要降溫的設備，繼續吸收設備的熱量，如此不斷循環。根據客戶需求，臺達采用小型可編程控制器DVP系列作為主控，搭配臺達風機水泵專用向量控制變頻器CP2000系列進行風機的變頻控制。方案可根據回水溫與外氣溫濕度自動計算風機運轉頻率及啟動／停止風機臺數：進水溫度高于上限值時，風機滿載運轉；進水溫度低于下限值時，風機全關，讓冷卻水自然冷卻；進水溫度處于上下限值之間時，控制系統自動計算需要開啟的風機臺數及運轉頻率。
臺達風機水泵專用向量控制變頻器CP2000系列，是針對風機、水泵、HVAC設備驅動相關應用而設計，功率范圍達230V 0.75kW ~ 90kW / 460V 0.75kW ~ 400kW，可滿足各式風機水泵需求；同時內建PLC（10k steps）功能，可進行定量／定時多泵循環控制，可控制８臺風機／水泵馬達；另有多樣風機水泵專用功能，如：PID控制、睡眠／蘇醒功能、追速啟動、跳頻功能等，方便客戶應用。
項目總結
導入臺達解決方案后，客戶可實現冷卻水塔全天24小時自動啟停風機和修改運轉頻率，并可根據外氣溫濕度和大氣散熱能力，自動計算出水溫，進而執行PID運算，無需手動調整。在控制方式上，臺達解決方案具有遠程／本地、自動／手動等控制方式，并能靈活切換，保證系統正常運行，方便故障排除，大幅提高系統整體靈活度、管理方便性，同時實現節能效益臺達整合自有自動化產品、技術和親身應用經驗，為客戶提供的冷卻水塔解決方案，實現了節能降耗，獲得客戶好評，也為臺達在樓宇、工廠的空調冷卻節能領域的發展，樹立了典范。
成都?？乒た卦O(shè)備有限公司作為臺達電子在中國西部地區規模突出的合作伙伴，一直致力于將臺達電子先進的自動化產品及解決方案提供給客戶?；诙嗄陙碓诟鱾€行業的應用經驗，?？乒た芈?lián)合上下游合作伙伴共同打造智能制造新生態，專注于為用戶打造完整的智能制造解決方案，實現多方共贏。
