摘要:由于伺服電機產品的在工業自動化中的廣泛應用,和伺服電機使用密切相關的減速機產品也越來越多的被用戶做熟悉。但是隨之而來的行星減速機故障也越來越多。很多低級的使用錯誤也頻繁出現。這里以實際案例為依據,簡述一下行星減速機的安裝過程中應該注意的要點:
一、 行星減速機和伺服電機的安裝,我們分解成以下幾個步驟:
1、 安裝前清潔及檢測,由于行星減速機的輸入端和伺服電機的輸出軸普遍采用夾緊式安裝。通常不具備鍵連接,因此安裝的可靠度就變的尤為重要。對行星減速機和伺服電機,安裝前我們必須清潔工作,要求將減速機的輸入端的孔,法蘭進行清理,減速機輸入孔以及伺服電機輸出軸的防銹油需要用棉布進行清理。防止軸和軸套之間的打滑。
2、 清理完成后,配合尺寸的核實,測量減速機的軸套,止口,來接螺釘尺寸是否和伺服電機匹配。
3、 安裝,將行星減速機輸入軸套垂直向上放置穩定,將伺服電機輸出軸垂直向下插入軸套。注意這個過程如果尺寸爭取,是非常輕松的,不會出現很緊的配合。如果裝配你不順暢,請檢測減速機的軸套夾緊螺釘是否完全能松開。這里強調盡量采用從上到下的插入方式,因為如果采用水平方式安裝,電機自重很大時,很難保證軸和孔的對位準確。
4、 在將電機的軸和止口凸臺都和減速機裝配穩妥后,首先要將伺服電機的4顆法蘭固定螺釘鎖緊。再后面是將減速機的軸套夾緊螺釘鎖緊,這一步尤為重要,減速機的后端連接法蘭有2個徑向工藝孔,用扭力扳手從這里將軸套的螺釘鎖緊。請嚴格按照要求的扭矩鎖緊螺釘,扭力過大或者太小都會導致軸套抱軸不緊。(說明:這里關于螺釘鎖緊力矩不是越大越好的知識點,很多人不能接受,在成都??频目蛻糁?,一大部分的客戶都認為鎖緊螺釘擰的越緊傳遞的扭矩越大,這是一個錯誤的認識。其中的原理不再累述,已經用很多的實踐予以證實。)具體每一款減速機的螺釘鎖緊力矩大小,請參看成都??乒た卦O(shè)備提供的行星減速機資料或者與我司聯系。另外強調一下,鎖緊螺釘時對稱位置2個螺釘,客戶中此前只鎖緊一個螺釘?shù)陌咐龑乙姴货r。造成的結果請見下圖。

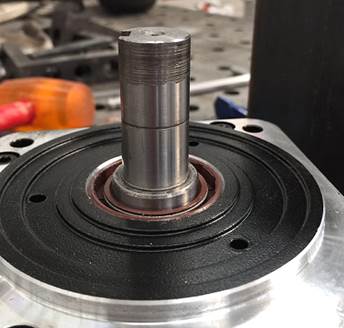

原因很簡單,軸套的鎖緊螺釘,客戶只鎖緊了一顆。另一顆螺釘處于自由狀態,經過一段時間的運行,螺釘逐步向后退出,螺帽和減速機的法蘭內壁產生摩擦,刮出大量的鋁屑。并且軸的連接也不可靠,如果后端的負載稍大一些,電機軸就會打滑。長期運行可能導致設備的誤動作,并導致電機和減速機的損壞。見下圖。
這種損壞可能導致電機軸磨損出臺階,導致電機軸和減速機孔拆機困難。
成都??萍夹g(shù)部
