單軸機械手臂概述
發布時間:2022-04-24 09:54:00

單軸機械手臂種類繁多,又稱精密定位滑臺、精密線性模塊、電動滑臺、引動器(Actuator)等,在自動化工業中扮演關鍵角色。單軸機械手臂是機電整合的具體實踐,也是產業機器人的基礎,是這個領域的工程師必須熟識的技術。機械手臂產品的種類雖然很多,但是基本構造卻大同小異,本文將從使用者的角度就基本構造、使用壽命、承載負荷等方面提供選用要領,期使第一線的工程師對本類產品的應用能更順手。
關鍵詞:單軸機械手臂、基本構造、使用壽命、承載負荷

在產業機器人中,應用廣泛的當屬單軸機械手臂。單軸機械手臂看似簡單,只在單一方向往復運動,但在實際應用上功能各異,種類繁多。由于構造簡單,一般教科書甚至把它當作計算的例題??墒鞘褂谜咄l(fā)現,雖然它看似很簡單的東西,要能真正全面深入做精確的計算卻并不容易。理論和實際之間畢竟存有差距,例如摩擦系數就很難確定,而且工程師通常沒有那么多時間仔細的一步一步推導公式。不但如此,單軸機械手臂的應用正是典型的機電整合,既要計算負荷、結構,也要匹配馬達和控制,還必須從數以百計的廠商型錄中挑選適合的產品,過程冗長而且復雜。因此,本文擬為第一線的工程師或產品選購者提出一些解說,由基本的認識切入,讓使用者能更正確地判 讀廠商型錄,選用產品時也更省力。
單軸機械手臂的驅動方式有:滾珠螺桿、時規皮帶、齒輪齒條、線性馬達、液壓缸、氣壓缸等。限于篇幅,本文將以滾珠螺桿型機械手臂的機械結構為主,從使用者的角度針對應用上必須注意的要領列舉一二供讀者參考。

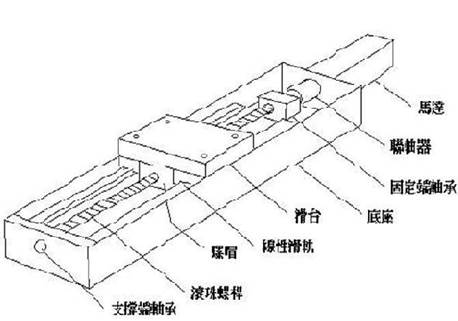

圖1  單軸機械手臂構造
基本構造
單軸機械手臂構造簡單,常見的形式如圖1所示。其中,滑臺承載負荷,負荷傳遞到線性滑軌上,滾珠螺桿負責推動滑臺,馬達則通過聯軸器驅動螺桿。螺桿的支撐通??拷R達端的軸承為固定端,另一端為支撐端。
滾珠螺桿的轉速有限制,在共振發生之前的高轉速稱為臨界轉速。為免發生共振,常以臨界轉速的80%當作容許轉速,計算方式如下:


其中
Np = 容許轉速 (RPM)
Mf = 組裝型式系數,例如固定-支撐 Mf = 0.689
dr = 螺桿根徑 (mm)
Lr = 軸承間的螺桿跨距 (mm)

由于容許轉速和跨距的平方成反比,大大限制了螺桿的長度,機械手臂的有效行程也因而受到限制。所以選用單軸機械手臂的第一步,先確認工作運轉的速度(mm/sec),用螺桿導程換算成螺桿的轉速(RPM),再以此轉速確認螺桿跨距及有效行程。
有些產品雖然提供足夠長的行程,但是由于共振的限制,超過某個規定長度以上會限制轉速,超過愈多,轉速降得愈多,應特別注意。

如果工作行程確實很長,則須選用長行程的產品。目前長行程的機械手臂除了線性馬達和皮帶驅動者外,滾珠螺桿型的有兩種:一是旋轉螺帽式,螺桿本身根本靜止不轉,靠中空馬達驅動螺帽;另一種是在跨距中間增設移動式的螺桿支撐座,形同跨距減半,螺桿總長度達2,500mm不成問題。
使用壽命
困擾使用者的,大概是使用壽命的計算。壽命和負荷直接相關,簡單的說,負荷輕松則長壽,負擔勞苦則短命;壽命和負荷必須相提并論。

單軸機械手臂的基本構造有三個關鍵組件,滾珠螺桿、線性滑軌、軸承,都是運用滾珠的組件,各有其使用壽命?!笁勖苟己汀富緞?dòng)額定負荷」有關,因此欲計算壽命,必須先提出負荷條件,亦即承載的方式、方向、重量、距離、運動方式等等,計算出等效負荷,接著再用等效負荷計算壽命,計算過程十分復雜。

大部分的單軸機械手臂制造廠商并不會讓使用者自己計算壽命,而是給一個經過換算的既定壽命值,例如行走5,000 Km或是10,000 Km,然后限制欲達到此壽命的容許負荷條件。
要注意的是,此容許負荷并非從結構強度的觀點來理解,而是表示某一壽命值的參考負荷點。例如某廠商設定產品壽命10,000Km,并且給了一個容許負荷表,其意義是指如果負荷狀況超過表列的容許值則壽命將短于10,000Km,反之如果實際負荷低于容許值,則使用壽命將高過10,000Km。當然,為了延長使用壽命,應用時盡可能不要超過容許負荷為宜。

雖然單軸機械手臂中有滾珠螺桿、線性滑軌、軸承等三個關鍵組件,但是除了垂直安裝(Z軸)或大角度傾斜安裝之外,承載負荷的組件仍以線性滑軌為主,螺桿只負責推力,不承擔重量,故壽命計算也是以線性滑軌的動額定負荷為計算基礎。
線性滑軌的壽命計算式如下:



其中
L = 預期壽命
fh = 硬度系數
C = 基本動額定負荷
ft = 溫度系數
Pc = 計算所得的等效工作負荷
fw = 負荷系數

對單軸機械手臂而言,上式其實只提供了一個重要的訊息:壽命和負荷的三次方成反比,意即稍微增加負荷就會使壽命快速減少。上式難以直接套用的關鍵是Pc的計算。

使用者在選用階段從型錄上或廠商提供的CAD圖上根本看不到單軸機械手臂的內部構造和尺寸,也難以知道采用的是什么規格的線性滑軌,要自己做精確的壽命計算非常困難,更何況上列公式在解釋和利用上都很麻煩。
所以單軸機械手臂制造廠商為了使用者的方便,在型錄上都會直接注記其設定壽命是多少「行走距離」(必要的話,使用者必須根據自己的運用條件換算成時間壽命),并且列出相對應的容許負荷值,只要不超過,壽命至少就可以達到預設的值。至于壽命增加或減少的確實數值,則必須用原廠商提供的公式、軟件,或徑洽該廠商才能做出比較正確的計算。
承載負荷
如前所述,型錄上的負荷限制是以一定壽命(行走距離)為準,常見的表現方式如圖2所示。各廠家對于負荷的作用位置也許定義不同,應用時請注意。

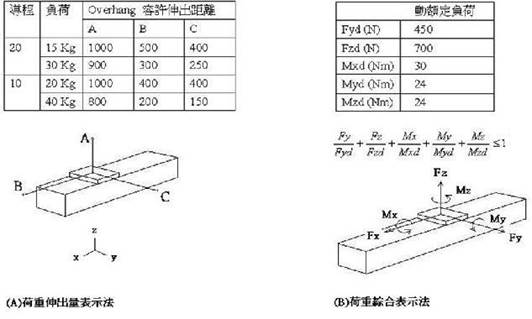

圖2   負荷條件表示法(以既定壽命為基準)
圖2(A)中,A、B、C三點的距離代表負荷作用點的位置向量的三個分量:上下、前后、左右,向量原點在滑臺安裝面的中心。這種表示法是以力矩的計算做基礎,限制負荷在三個軸向的懸臂伸出量(overhang)。例如圖中,螺桿導程10時,負荷20 Kg可以在z方向(A)離開滑臺中心1000mm,在x方向(B)離開滑臺中心400mm,在y方向(C)離開滑臺中心400mm,只要是不超出這些伸出量的范圍,此負荷(20 Kg)就可以達到既定的壽命,比如說10,000 Km。

讀者也許會好奇,z方向在滑臺的正上方,為何會有負荷高度的限制?20 Kg放在滑臺上和放在800mm高處有何不同?這是因?yàn)樨?fù)荷加減速時會產生向前或向后的慣性力,因而造成俯仰力矩(pitching),廠家在壽命計算時已經將此加減速的慣性負荷列入計算了。

圖2(A)表現法的缺點是不連續,例如螺桿導程10,但使用者的負荷是30 Kg,只好用線性內插計算,求個一定不精準的參考值。也就是說,如果負荷或是伸出量不是按照表列值,則「壽命」究竟增加或減少多少就難以掌握了。

圖2(B)是將負荷「放」在滑臺安裝面的中心。所謂「放」是指利用力的平移特性,以及力可轉換成力和力矩的合成特性,將實際負荷「移」到滑臺的中心,即可得到x-y-z三個方向的力和力矩。將此負荷分量和動額定負荷做比較,得出各負荷分量的「貢獻」,如果合成作用的結果不超過動額定負荷的規定范圍(≦1),則壽命就可以達到預設的壽命值,比如說1,000 Km。當然,和圖2(A)的缺點一樣,如果計算出來的值大于1或小于1,壽命究竟會減少或增加多少,也是無法得知。

圖2(B)的計算式中沒有Fx,這是因?yàn)檫@種計算法分成兩個部份,一是壽命的計算,一是推力的計算。壽命計算以線性滑軌為基礎,在x方向移動不承載負荷,故Fx對壽命沒有貢獻,以壽命為基準的負荷限制公式自然就沒有Fx項了。

關于推力,型錄上的「額定推力」來自于螺桿轉速的限制,計算流程如圖3所示。其中滾珠螺桿的臨界轉速必須參照螺桿廠商的型錄計算,這個部份單軸機械手臂的使用者也是無法自行處理的。推力Fx算出來之后,就是滾珠螺桿的負荷,可以用來計算螺桿的壽命。就單軸機械手臂而言,水平安裝的一般操作條件下,重量負荷主要由線性滑軌承擔,螺桿壽命比滑軌長得多,通??梢圆槐乜紤]。

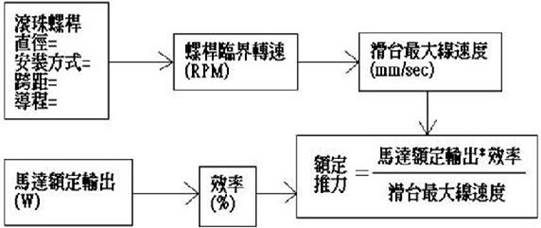

圖3   額定推力計算流程
但是,如果單軸機械手臂是應用在垂直安裝的場合(z軸),承載負荷就必須特別考慮。因?yàn)榇藭r(shí)掛在滑臺上的工作負荷以及運動的推力,全都靠滾珠螺桿那幾圈鋼珠在支撐。更仔細一點分析,包含螺桿在內的一切負荷其實全由固定端的軸承在支撐,若要檢討壽命,就必須以滾珠螺桿和軸承的基本動額定負荷為依據了,特別是固定端軸承的軸向動額定負荷。
此外,單軸機械手臂型錄上還有一項重要注記:可搬質量,分為水平和直立兩項。這項參數來自額定推力,影響參數包括導程、摩擦系數、額定加速度。小導程時,運動速度慢,慣性負荷比較小,可搬質量就比較大。中高導程時,加速度高(計算時通常預設0.3G)可搬質量就比較小。直立安裝時,除了考慮滾珠螺桿和固定端軸承的負荷之外,還有重力加速度(1G)的因素,可搬質量就更小了,大約只有水平的1/3.5~1/6不等。至于滾珠螺桿和線性滑軌組裝成機械臂之后的系統總摩擦系數,只有制造廠商自己實驗測定,沒有理論值可以參考。對使用者來說,可搬質量也是只能依循的參考數值,如果實際應用的運動加速度不是0.3G,增減多少G可以增減多少可搬質量也是難以自己計算得準確的。

綜合以上所述,適當?shù)膽?yīng)用法,并非由使用者自己做任何有關產品本身特性的計算,而是在安全范圍之內選用適合的產品,并且遵守承載負荷的要求,壽命即可達到原制造廠商的默認值。
