摘要：現代化的倉儲系統，倉儲數字化，存取自動化，操作簡便化，安裝快捷，是目前各企業倉儲的主要訴求。各種智能倉儲，立體倉庫，自動化倉庫也應運而生。利用現有成熟的計算機網絡和射頻識別技術對倉庫產品的入庫、存放、調撥、出庫、盤點、檢索、發貨等環節進行管理。將貨物以托盤或包裝箱為基本數字化管理單位，即托盤或包裝箱上嵌入（粘貼）一個電子標簽，實現大批量貨物的精確數字化管理已經越來越被人所熟知。進而從事立體倉儲系統開發和生產的企業也越來越多，本文從機械設計的角度出發，針對自動上下料系統的驅動機構以及相應的驅動動力系統進行計算選型，希望對廣大的從業者有所幫助。
關鍵詞：立體倉儲、數字化庫房、自動上下料、智能倉庫、動力系統。
說明：本文主要介紹的是自動上下料機構的動力選型，對機構設計不做討論，通過相關的機械設計，上下料小車分為3個直線傳動系統。第一部分為平移機構，是整個設備的底座，采用直線導軌承重導向，齒輪齒套驅動，行程是覆蓋整個倉儲的長度方向。第二部分是垂直升降機構，采用梯形絲杠傳動，行程覆蓋整個行程的高度方向。第三部分為推出機構，主要功能是將物料放入庫位或者將庫中的塑料取出。這里要說明一下，庫位采用一次入另一次出的結構。庫中間會有物料留存。
一、各軸的參數簡化如下：
1、推出機構：
物料總重：600kg,物料和庫位的摩擦系數0.2.
行程：400mm
速度：200mm/s
機構采用鏈輪鏈條驅動機構。
2、垂直提升機構：
梯形絲杠：直徑40，導程10.長度5米，行程4m,
提升負載重量：150kg；
速度：4m/min
3、底座平移機構：
驅動方式：齒輪齒條
負載重量：300kg
行程：25m
速度：25米/min
二、各軸的計算選型
（一）、推出機構：
1、鏈輪節圓直徑：D=100mm （根據機械設計得到的參數）
2、加速度：由于速度：V=0.2m/s 加速時間取0.2s
a=0.2/0.2=1m/s^2
3、鏈輪所需推力
F=μMg+Ma=0.2*600*10+600*1=1800N （g=10m/s^2）
4、鏈輪所需扭矩
T=F*D/2000=1800*100/2000=90Nm
5、鏈輪轉速n=60*V/π/D=60*200/3.14/100=39rpm
6、轉動慣量：J=MD^2/4=600*10*10/4=15000Kg.cm^2
初步選定3000轉電機 減速比3000/39=76
留取速度余量選取減速比i=50
電機所需扭矩 90/50/0.85=2.12Nm
伺服電機可以控制10倍自身轉子慣量
電機轉子慣量需求 J1=15000/50/50/10=0.6Kg.cm^2
7、推薦選型：
選擇伺服ECMA-C11010RS 額定轉速3000rpm 額定扭矩3.18Nm 轉子慣量2.65Kg.cm^2
卓藍減速機：AF115-50-K3-22
（二）、垂直提升機構
負載M=150Kg 行程S=4000mm 絲桿長度L=5000mm 絲桿型號Tr4010 T形絲桿
1、速度V=4m/min=67mm/s=0.067m/s
系統摩擦取μ=0.1 加速時間取0.1s
2、加速度a=0.067/0.1=0.67m.s^2
3、絲桿垂直提升力F=Mg+Mgμ+Ma=150*10+150*10*0.1+150*0.67=1751N
4、絲桿所需扭矩T=F*P/(2π*0.35)=1751*10/(2*3.14*0.35)=8000Nmm=8Nm
梯形絲杠的傳動效率：0.35
5、絲桿轉速：n=4000/10=400rpm
6、核算絲杠的轉速：
絲桿在兩端固定情況下
Nc=2.71*10^8*Mf*dr/Lt^2
絲杠根徑：dr=35單位：mm
安裝系數：Mf Mf=1 （固定+固定） Mf=0.689 （固定+支撐） Mf=0.157 （固定+自由）
軸承間距：Lt 單位：mm
絲桿臨界轉速Nc=2.71*10^8*1*35/4500^2=468rpm
使用轉速468*0.8=374rpm
由于絲桿型號和長度決定 建議絲桿轉速不超過374rpm，建議降低垂直升降速度為3.74m/min。
7、系統慣量

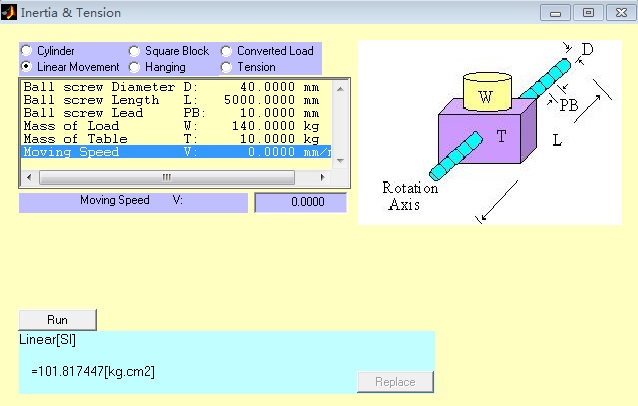

圖一
根據圖一，系統的慣量為:J=102(kg.cm^2)
預設減速機的減速比為：i=5，則等下慣量：J1=102/5^2=4.08Nm.
需要電機的扭矩為：T電機=8/5=1.6Nm
推薦伺服電機：ECMA-C10807-SS 額定轉速 3000rpm 額定扭矩 2.39Nm 電機轉子慣量：1.13(kg.cm^2)
卓藍減速機：AF090-5-K3-19
龍創聯軸器：LC-C-055R-22B-25B
推薦絲杠支撐座：FK30
（三）、底座平移機構
1、速度V=25m/min=417mm/s
系統摩擦取μ=0.1
假設加速時間0.2
2、加速度a=0.471/0.2=2.36ms^2
3、水平推力F=Mgμ+Ma=1007N
4、試選擇斜齒輪
模式m=3 齒數z=20 節圓直徑d=63.66
YYC齒輪型號：CHMH 030 20 1
5、齒輪扭矩T=1007*63.66/2000=32Nm
嚙合扭矩381Nm
校核齒輪系數 381/32=11.9 一般選擇系數大于5 可以保證安全使用 所選齒輪齒條滿足要求
6、齒輪轉速n1=25000/63.66/3.14=125rpm
7、慣量J=Md^2/4=3040 Kgcm^2
8、計算減速比，試選3000轉電機
減速比3000/125=24
留取速度余量選擇減速比i=20
電機可以控制10倍轉子慣量
電機所需慣量3040/20/20/10=0.76Kgcm^2
電機所需扭矩32/20/0.85=1.88Nm
選擇電機ECMA-C10807RS
選擇減速機：AF090-20-K3-19
YYC齒輪：CHMH 030 20 1
YYC齒條：CHTMH0310
