泵房無人值守系統一般應用于供水系統中泵站的遠程監控及管理。通過海為云平臺,泵站管理人員可以在供水公司的泵站監控中心遠程監測站內清水池水位或進站壓力、加壓泵組工作狀態、出站流量、出站壓力等;支持手機APP、云網站遠程對水泵啟動設備手動控制、自動控制、遠程控制加壓泵組的啟停;利用海為云攝像機,還可以圖像監視站內全景及重要工位,實現泵站無人值守。

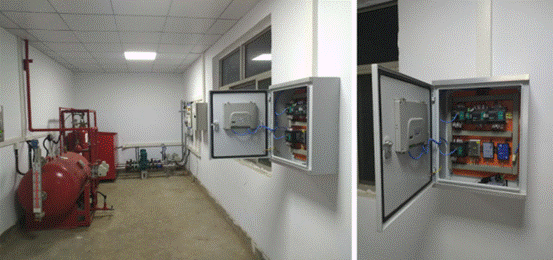

圖1 泵站現場一角
一、選型配置
1、HMI: C10,十寸觸摸屏1024x600分辨率,A8 CPU,4G Flash,512M RAM。支持:
1.1、串口/U 盤/SD 卡/ 以太網/ 海為云等方式程序下載;
1.2、智能管理,支持云端/ 手機端訪問控制,操作性強;
1.3、獨創A/B Key 安全機制、多語言自動翻譯、工程概覽界面;
1.4、集成Haiwell Cloud云服務、內置Haiwell 云引擎;
1.5、手機APP報警信息推送。如果在APP沒有打開的情況下,系統會以短信形式,把報警消息發送到機主和管理員手機。
2、云攝像機:CTQ3,壁掛式云攝像機。
2.1、200萬像素 1080P 4mm 水平視場角:87°對角104° 距離25m 紅外夜視30米 IP66 RJ45(10/100MB)帶wifi 支持SD卡。
2.2、內置視頻流云服務,集成海為云功能,支持手機遠程實時監控。
3、PLC:T16S2R+S08AI+S08AI。
3.1、T系列標準型PLC,可擴展7個模塊,自帶一個RS232,一個RS485口;
3.2、支持2路200K高速脈沖輸入,2路200K高速脈沖輸出。
3.3、程序永久保存,程序容量48K,指令豐富,完全滿足現場邏輯控制需求。
3.4、模擬量不用寫任何轉化程序?,F(xiàn)場溫度、壓力、液位采集一步到位。
二、現場組網

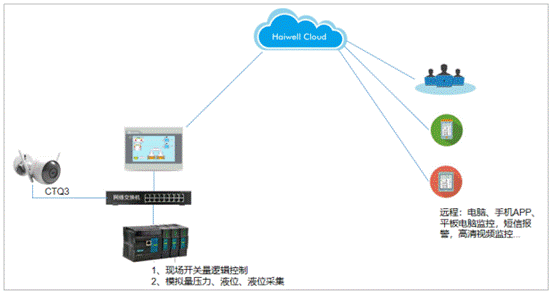

圖2 泵站現場組網示意圖
三、攝像頭HMI配置介紹
3.1 攝像頭上電,能上網的網線插入攝像頭網口,此時攝像頭自動獲取IP,上網成功。
3.2 每個攝像頭出廠的時候都有一個序列號和驗證碼。
3.3 打開海為HMI編程軟件-進入外設-攝像頭-增加外設,在新增加的攝像頭中填入驗證碼和序列號即可。
3.4 在編輯畫面中,高級控件-攝像頭操作,綁定建好的攝像頭,下載程序屏上網,手機即可遠程訪問。

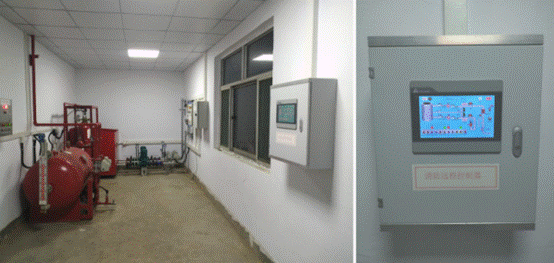

四、現場控制照片

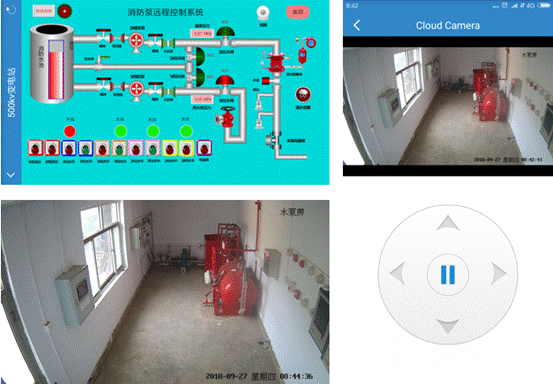

圖4 觸摸屏手機APP監控以及攝像頭遠程APP查看
五、方案優勢與總結
1、傳統觸摸屏顯示攝像機畫質清晰度不高,且滯后明顯。海為云攝像機,視屏清晰流暢,適用各種機房泵站、農業水廠養殖、畜牧業監控管理等場合。
2、傳統HMI接視頻做法是:HMI硬件上預留CVBS信號接口,這種方式硬件接口有限,清晰度不高,顯示數量有限。海為云攝像機與HMI這種視頻查看方式,理論上可以接攝像機的數量沒有限制,而且可以支持遠程手機APP和網頁查看,隨時隨地,設備運行盡在掌中。
3、觸摸屏攝像機配置簡單,只要填入序列號和驗證碼即可。
4、支持現場報警信息推送,可以推送到記住和管理員手機APP,掌握現場一手報警信息,及時對泵站的壓力、液位等報警信息進行監控。海為APP還能實現當APP不在系統后臺運行時,系統會用短信的形式發給用戶,十分迅捷。
5、模擬量不用寫任何轉化程序?,F(xiàn)場溫度、壓力、液位采集一步到位。
6、支持對現場觸摸屏、PLC程序遠程上下載,節省技術工程師人員外出調試成本。
