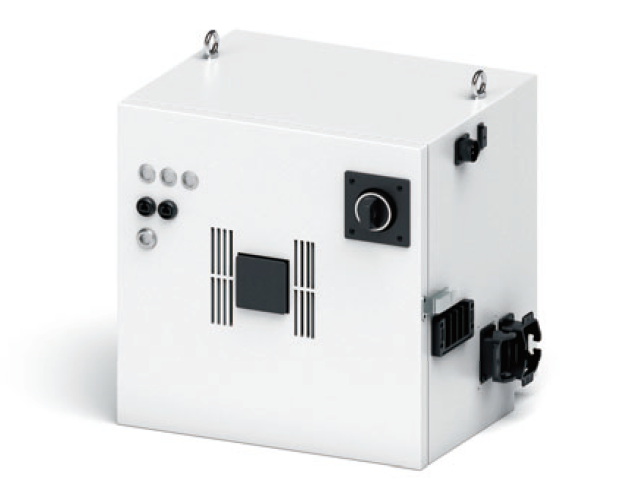

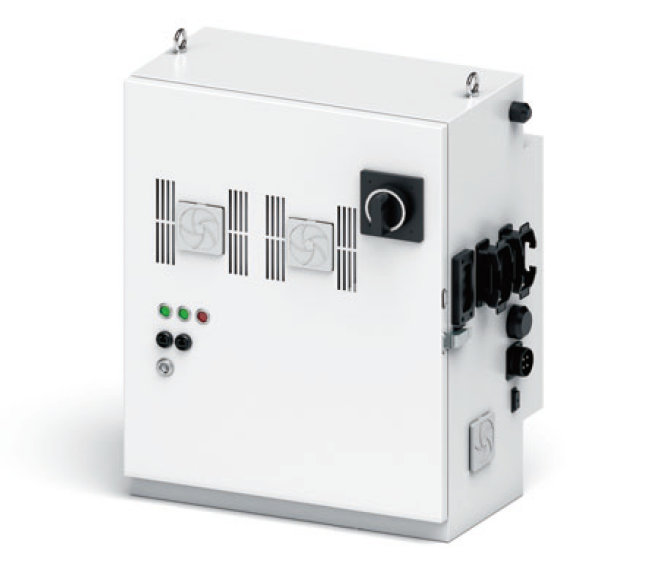

適用機器人 | VMB-2515系列 | VLA-4025系列 | |
---|---|---|---|
電源 | 電源容量 | 4.5kVA | 10.0kVA |
輸入電壓范圍 | 3相 AC200V-10%~AC230V+10% | 3相 AC400V-10%~AC480V+10% | |
電源頻率 | 47~63Hz | ||
電源電纜長度 | 10m | ||
控制軸數 | 6 | ||
控制方式 | PTP、CP3維直線、3維圓弧 | ||
驅動方式 | 所有軸全數字AC伺服 | ||
使用語言 | 電裝機器人語言 (PacScript) | ||
內存容量 | 用戶區域 全局變量:32766 每點,程序文件數:***多256個文件 | ||
示教方式 | 1) 遠程示教 2) 輸入數值(MDI) | ||

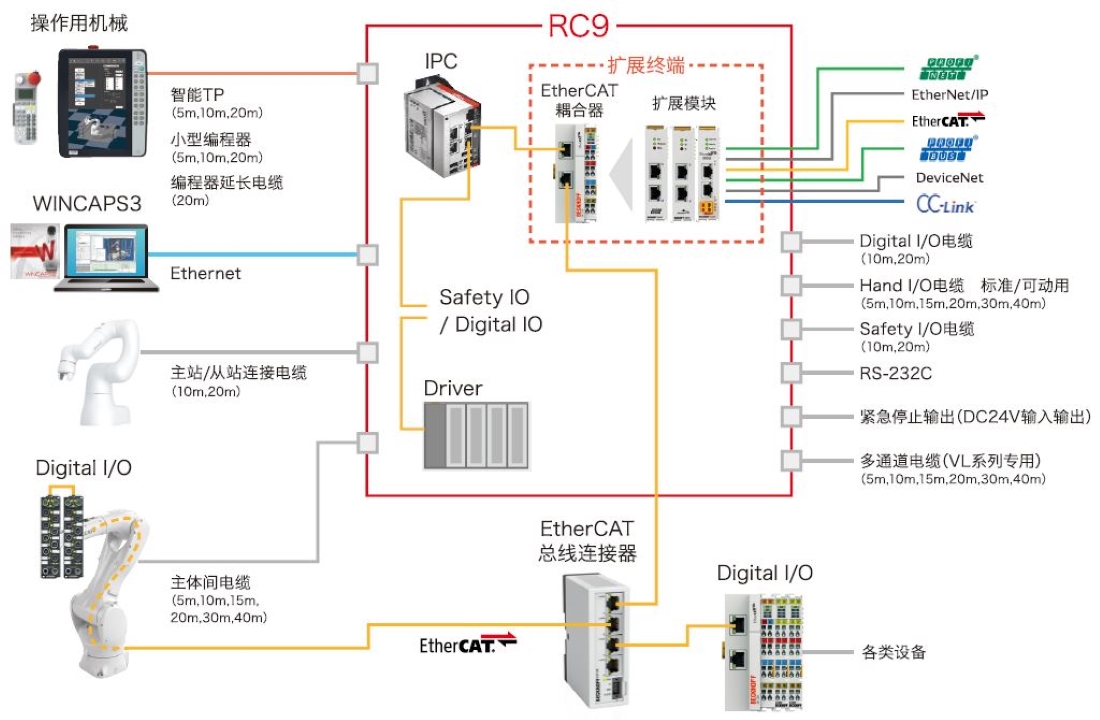

外部信號 | Digital I/O | 系統固定 專用輸入:8點 / 專用輸出:8 or 9點 (出廠時 No.28為User output) 用戶開放 通用輸入:8點 / 通用輸出:7 or 8點 (出廠時 No.28為User output) | |
Hand I/O | 通用輸入:12點 / 通用輸出:12點 | 通用輸入:6點 / 通用輸出:6點 (包含在主體間電纜中) | |
Safety I/O | 系統固定 輸入:8點 / 系統固定輸出:8點 | ||
外部通信 | Ethernet | 面板:1個回路(GbE:Gigabit Ethernet) | |
USB | 面板:1個回路, 內部:3個回路 | ||
選裝件擴展 | 3個單元 | ||
自我診斷功能 | 過載、伺服異常、內存異常、輸入錯誤、短路檢測(用戶線路部)等 | ||
定時器功能 | 1msec單位 | ||
錯誤顯示 | 外部錯誤輸出 | ||
小型編程器(選裝件)顯示錯誤代碼 | |||
示教編程器(選裝件)顯示錯誤信息、還原方法 | |||
環境條件(運行時) | 溫度0~40℃、濕度20~90%RH(不可結露) | ||
I/O電源 | 使用外部電源 | 外部供電DC24V±10% | |
使用內部電源 | 控制器內部供電DC24V±10% | ||
SCCR | 5kVA | ||
停止類別 | 1 | ||
安全類控制系統及性能 | 緊急停止、防護停止、有效:PLd, Cat.3 | ||
防護等級 | IP54 | ||
重量 | 65kg | 85kg |
