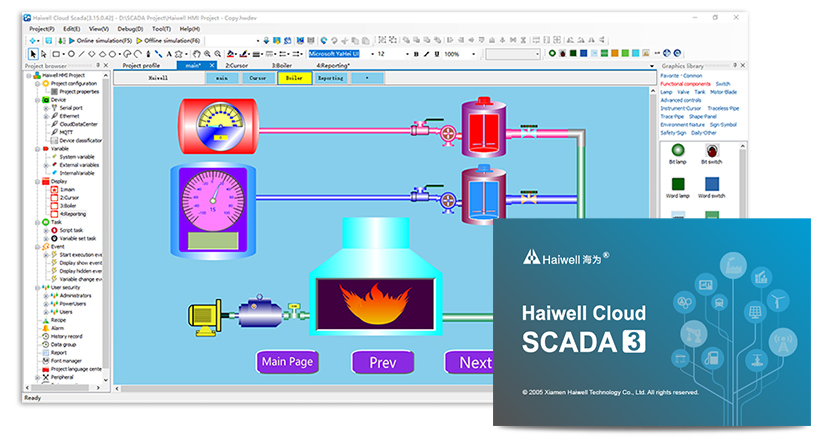

海為云組態軟件(Haiwell Cloud SCADA)是廈門海為科技有限公司(Xiamen Haiwell Technology Co.,Ltd)研發的基于.NET Framework的工業自動化監控管理平臺軟件,免費 的云組態軟件,也是海為物聯網云HMI / 物聯網云盒 / 工業觸控一體機 的編程管理軟件。
您可以從海為官網資料下載中心處免費下載獲取***新版的該軟件安裝包。
主要功能特點:
● 集成數據互聯工具
通過海為數據互聯工具,可將實時數據、歷史數據存入MySQL、SQL Server等數據庫,并支持數據下發。
● 支持MQTT協議 & 內置MQTT服務端
支持MQTT協議,支持接入數據庫服務器,輕松實現數據采集上報,對接ERP/MES 等系統。內置MQTT服務端,可開啟MQTT代理功能,輕松實現MQTT自組網。
● 云透傳功能
可遠程編程、上下載、固件升級、診斷、監控及調試PLC程序。隨時隨地偵測現場異常狀況。
● 支持二次組態
可靈活調用各地設備變量數據,實現對異地設備的集中控制,讓工程師遠程集中控制更加得心應手。
● 遠程訪問控制
任意聯網電腦打開瀏覽器即可進行監控。手機畫面與PC一致,無需重復組態。
● 海為云數據中心
無需用戶搭建MQTT服務器,通過海為云數據中心輕松實現設備遠程集中控制。
● 可編程的命令語言
為用戶提供了JavaScript編程語言功能,實現傳統組態軟件所不能實現的功能以及更好利用組態的一切資源。
● 豐富的報警通知
對工業現場的報警信息通過畫面、計算機語音、微信、短信、郵件等形式,及時通知相關工作人員。
● 支持多種第三方協議
內置多種工業設備驅動,支持目前主流PLC、變頻器、儀表
● 強大的界面顯示組態功能
通過畫面的各種圖元與點位圖,可直觀的觀察到工業的現場情況,以對其實時監控。
● 良好的開放性
與各種工業控制設備進行通信,通過采集到的工業現場的生產信號,對其進行監控。
● 豐富的功能模塊
對工業現場的報警信息通過畫面、計算機語音、微信、短信、郵件等形式,及時通知相關工作人員。網絡工程的使用使多個組態之間可互為客戶端和服務器,通過網絡共享數據,實現分布式控制。
● 強大的數據庫
記錄存儲數據。對記錄的實時工況數據和歷史工況數據進行分析統計,以解決生產故障、提高生產效率及提升產品質量等。
● 可編程的命令語言
為用戶提供了JavaScript編程語言功能,實現傳統組態軟件所不能實現的功能以及更好利用組態的一切資源。
● 周密的系統安全防范
對工程的運行實現安全級別、用戶級別等安全控制,提高工程的安全性。
● 仿真功能
提供模擬運行,使工程的開發不受實際設備的影響,在軟件內部就可進行測試,從而縮短了開發周期。
硬件要求:
CPU:1.2 GHz PC或兼容機及以上,建議2.4 GHz PC或兼容機。
內存:512MB及以上,建議1GB。
硬盤:20GB及以上,建議80GB。
鼠標:Microsoft鼠標或兼容的指針設備。
顯示器:分辨率800 x 600增強色16位及以上,建議1024 x 768增強色32位。
軟件要求:
操作系統:Windows XP SP2及以上版本。
運行平臺:Net Framework 2.0/3.0/3.5。
工程開發一般步驟
以海為PLC為設備的工程為例
第一步:雙擊計算機桌面上的云組態開發環境圖標,打開云組態軟件。
第二步:新建工程,在云組態軟件起始頁面點擊“新建工程”,彈出工程屬性窗口,對工程屬性進行配置后,點擊“確定”。
第三步:添加設備,在添加設備窗口界面中,展開PLC節點,再展開海為設備節點,點擊海為PLC節點,在右邊的設備屬性窗口對設備屬性進行配置后,點擊“確定添加”。
第四步:添加變量,在彈出的設備添加提示窗口中點擊“是”,彈出變量添加窗口, 添加變量后 ,關閉窗口。
第五步:添加與編輯畫面,組態在新建工程時就默認添加了一個主畫,這里直接對主畫面進行編輯,把圖庫中所需的圖元拖動到畫面窗口中,并對配置其屬性。
第六步:運行調試,點擊工具欄中的“編譯”工具,彈出工程保存窗口,將工程保存到所要的保存的位置后,彈出編譯窗口,檢查是否有錯誤后,點擊“關閉”。點擊工具欄中的“模擬運行”工具,進入云組態運行環境,對工程進行運行操作。
