摘要:減速電機,對于廣大機械設計工程師來說并不陌生。但是很多工程師在進行減速電機的選型時,往往不能夠準確完整的一次性將型號確認準確,給后續的電機采購和使用帶了很大的困擾。本文以城邦(CPG)減速電機為例,對減速電機選型中需要確認的所有參數進行一一說明。讓你能夠直觀明了的了解減速機選型的全過程。
說明:本文的選型實例都是已經確認電機的輸出功率和減速比,同時輸出扭矩也確認的情況下的選型,如果選型對負載不清楚的,需要進行計算的案例,請與成都??乒た芈?lián)系,我們會根據你的機械結構和負載情況,提供專業的計算選型和使用技術支持。
選用步驟

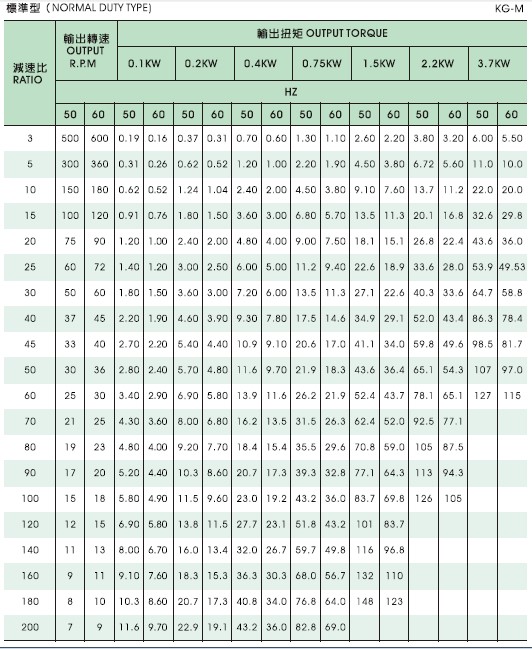

1、 確認減速電機的功率和減速比:
根據負載的轉速和扭矩(kg.m)需求,查詢表格如(表一)。從表格確認轉速和扭矩,向上看第一行,確認電機的功率,先做看第一列確認減速機的減速比。確認這兩個參數以后,我么進行第二部。
2、 確認減速機的安裝方式:
城邦減速電機提供兩種安裝方式,一種CV系列:法蘭式安裝,又叫立式安裝。一種CH系列是:底座安裝,又叫臥式安裝。說明,法蘭安裝,減速機的安裝面和減速機的輸出軸是垂直關系。底座安裝的減速機安裝面和減速機的輸出軸是平行關系。選擇哪一種安裝方式需要工程師根據自身機械機構的特點由于確認。
3、 確認電機的外形尺寸:
城邦電機的特點是同樣的功率和同樣的減速比,提供兩種減速機尺寸供選擇,一種是標準的S系列標準的減速電機,一種是SZ系列縮框型減速電機。其區別是,有SZ系列選項的減速電機尺寸比S系類要小一些,具體的尺寸查詢樣本。城邦稱之為縮框型減速電機。選型時一定確認S和SZ系類的尺寸不同,輸出軸直徑也不同。這個位置經常有工程師選型錯誤。
4、 確認點的附件:
城邦電機提供安全剎車(B);手動釋放安全剎車(YB);以及送電剎車(D)的選擇。安全剎車指的是,電機在停止工作,切斷電源以后,電機將啟動剎車裝置,是的電機和減速機的輸出軸不能自由轉動。手動釋放剎車是,在安全剎車的基礎上,可以人為的手動操作,釋放掉安全剎車。送電剎車是只在減速電機運行過程中需要快速停車,采控制器送入剎車電源,對電機進行強制停機的操作。以上區別需要選型是予以甄別。
(表一)

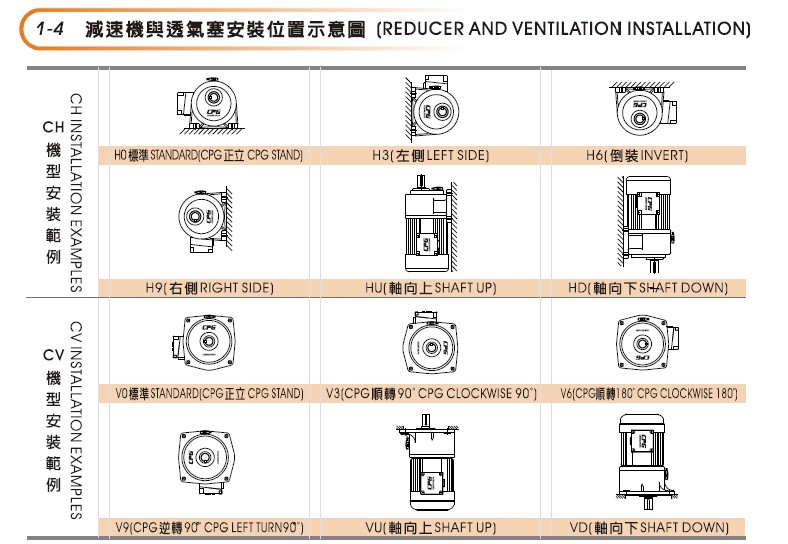

5、 減速電機安裝位置的確認:
如(圖二)所示,減速電機安裝位置由于需求的不同,可能存在不同的空間姿態。我們訂貨時必須對這個空間姿態進行說明,其主要的原因是減速機上冒氣口的布局密切相關。由于電機長時間運行,減速機內部不可避免的存在摩擦生熱,熱量會導致減速機內部的空氣膨脹,如果膨脹的空氣得不到釋放,這些空氣就會從減速機的輸入端和輸出段的動密封(一般為唇形骨架油封)處擠出減速箱,而減速機內部采用齒輪油潤滑,如果油封處存在潤滑油,就會產生將潤滑油擠出減速機箱體的現象,從而導致漏油,污染環境,也會降低減速機的壽命。所以冒氣口的設計就顯得尤為重要,其原理很簡單,確認減速機的安裝空間姿態,將冒氣口布局在減速機空間上方,保證齒輪油受重力下沉,不會淹沒冒氣口就可以了。這樣受熱時是氣體從冒氣口排除,冷卻時,氣體從冒氣口進入減速機??臻g姿態的代碼見(圖二)。
(圖二)

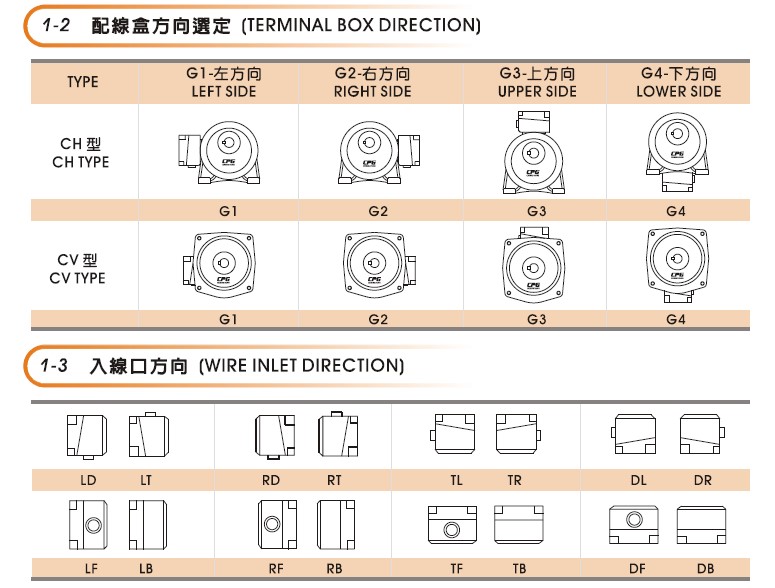

6、 確認減速機接線盒:
這個相對比較簡單,如(圖三)所示,主要是確認接線盒的位置和出現的方向,目的是盡可能的讓減速電機安裝在設備上以后接線盒檢修更為方便。不要出現安裝的死角。
(圖三)

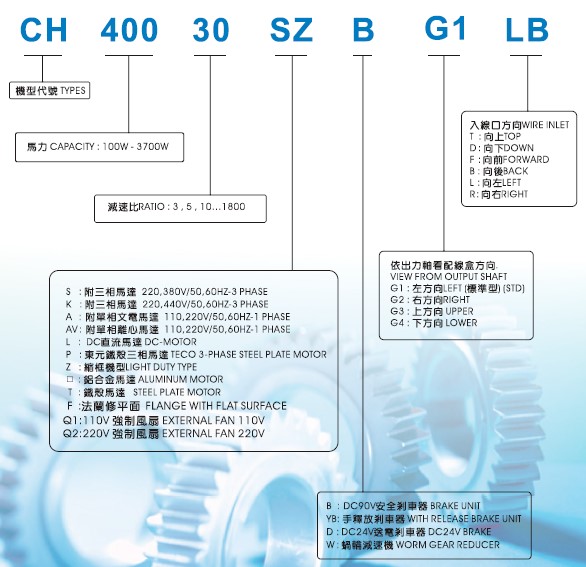

7、 確認的型號實例:如(圖四)
(圖四)
