DMCNET運動控制卡
產品概覽
技術參數
資料下載



  PCI-DMC-A01
  產品特色
高度整合能力

?其內含DMCNET網路架構,可高速連接各種裝置,例如:伺服馬達、遠端數位與類比模組、步進馬達、直接驅動伺服馬達(DD馬達),和線性馬達。
?通訊頻寬高達20Mbps且通訊距離可達30M。

多群組同動能力

?可實現任意三軸直線補間、任意兩軸圓弧補間及任意三軸螺旋補間與連續補間功能。

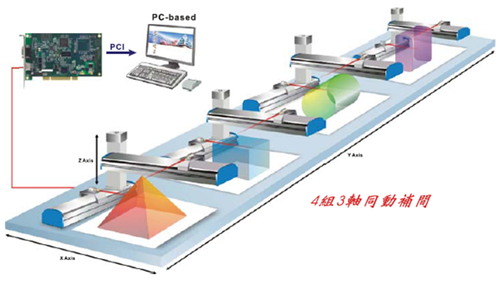

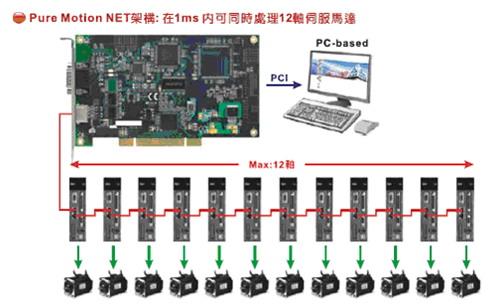

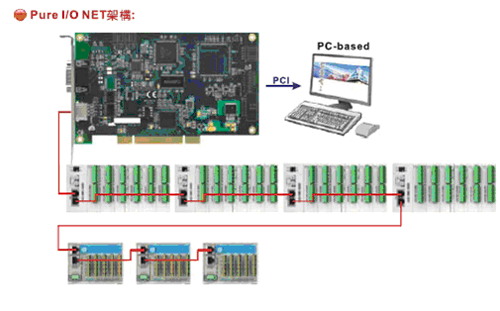

?DMCNET是固定時序通訊架構,可達到12軸同動或4組3軸同動補間的功能,在1ms的指令週期內可交換12軸馬達,或者768點DI與768點DO資料。

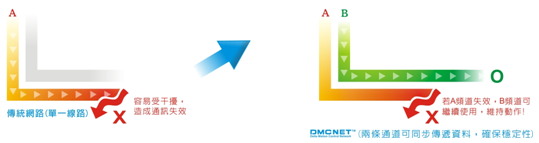

通訊備援(Redundancy)

?支援站與站時間同步功能 (time slot),不需要主從的交握功能 (handshaking),能有效地降低無效的通訊流,使系統更為安全穩定。
?具備高階的網路備援功能,兩條線路有不同的 CRC 檢查碼,讓通訊的錯誤率幾乎趨近於零。

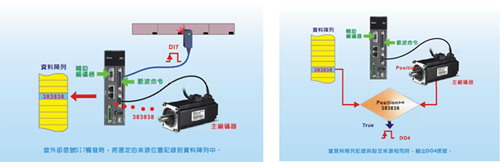

提供即時性的位置命令擷取(Capture)與比較(Compare)功能

?Capture & Compare 功能必須配合A2所提供的Capture & Compare功能才可以達到。 就是Capture 的DI必須連接到A2的CN1的高速DI才能達到此功能,高速DI7可達5μS。
  產品規格
?支援Delta ASDA-A2-F伺服驅動器
?35種原點復歸模式
?T-curve、S-curve運動速率切線控制
?線性、圓弧與連續補間模式
?支援工具語言VB、VC、BCB、DELPHI、C#、Visual Studio. NET
?PCI規格Ver.2.2;支援32-bit, 3.2V/5VDC操作型式
?雜訊免疫力符合
?操作溫度0oC~50 oC;儲存溫度-20 oC~70 oC;濕度5~95%RH以下(不結露)


  應用實例
電子零組件產業、木工機、印刷機、放電機、點膠機、彎管機
