ASDA-A2系列
產品說明
針對現今工控市場對於運動控制的高性能標準要求,滿足設備開發商和系統整合商對於精準定位控制的渴望,臺達電子秉持著精益求精的態度,推出ASDA-A2高機能型伺服驅動系列產品。
內建運動控制模式,支援多種軸控操作需求,完全取代中型PLC的Motion功能;內含電子凸輪功能(CAM function),便利機臺之行程規劃;ASDA-A2符合新型化的伺服產品發展,速度迴圈的響應頻率為1kHz,搭配20-bit 解析度編碼器,提供精準定位及平順控制特色。
臺達電子ASDA-A2系列伺服驅動器,是您在跨進高階控制領域的選擇!
產品特色

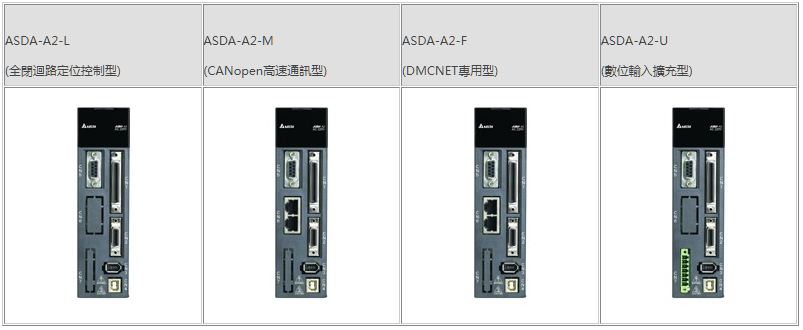

?ASDA-A2系列共有四個機種:ASDA-A2-L, ASDA-A2-M, ASDA-A2-F, ASDA-A2-U
共通特點:
?搭配 20-bit(1280000 p/rev)增量型編碼器,低速運轉下實現精準定位控制。

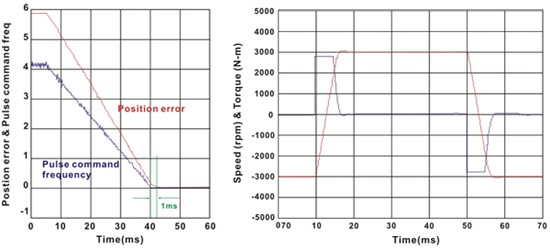

?速度響應頻寬可達1kHz,優異的性能表現。

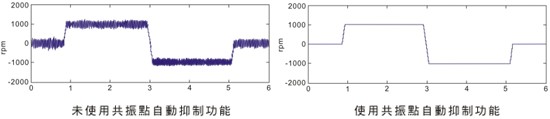

提供抑制懸臂樑晃動:Pulse Command Notch Filter以及FFT機械共振點分析,可達到自動機械共振抑制。
?內建功能強大的「運動控制」模式。
內部位置暫存器增加至64點, 速度暫存器增加至16點, 參數資料量增大至32-bit。
提供「路徑定義」功能,大大提高行程規劃的自由度。
支援「插斷」、「重疊」等位置命令,實現中途變換定位距離及運行速度的需求。
首創內建電子凸輪功能,輪廓點數可達720點,兩點間自動平滑插補。
提供「CAPTURE」和「COMPARE」功能,提高全閉迴路定位控制之精準度。
?ASDA-A2驅動器本體寬度與ASDA-A系列相比,大幅縮小40%。
?軟體接口使用USB(type B)型式,針對市面上的筆記型電腦可以快速連接。
?右側的擴充插槽支援多種模組化設計。
ASDA-A2-L 特色:
?內建機械位置反餽訊號接口(CN5), 支援A、B、Z相訊號(光學尺或編碼器),提高定位精度。
?搭配內建電子凸輪功能,可以滿足多種的軸動控制。
ASDA-A2-M 特色:
?符合 CANopen 標準協定DS301 -- CAN Bus通訊速率1M bps
?符合 CANopen 標準協定DS402三種運動模式(Interpolation Position Mode、Profile Position Mode、Homing Mode)
?站號配置可由韌體功能設定
?使用標準網路通訊線材,線材長度可達40米

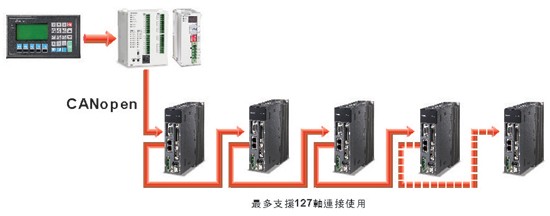

?可支援127軸的高速通訊連接
ASDA-A2-U 特色:
?提供14點的DI數位輸入訊號點數。
?搭配NC 控制器、中大型PLC的命令控制,可實現複雜的程序控制。
?快速接頭方便客戶在配線上能夠簡單使用。
?內建DC 24V省去外接電源的繁瑣。
應用實例
精密雕刻機、精密車/銑床、龍門加工、TFT面板切割、機械手臂、IC封裝機、高速包裝機、CNC加工設備、射出加工設備
