摘要：本文主要介紹歐億光軸產品系列，對常用的光軸產品，直線軸承產品，以及相關的附件做一個簡單的介紹。希望通過此文，讓讀者對歐億光軸產品呢有個初步的了解。并能夠通過歐億的選型資料和自己的需求，進行適當的選型。
關鍵詞：歐億光軸、鍍鉻光軸、直線軸承、線性軸承、圓導軌。
第一節：直線光軸的種類：
1、按照材質分類：
一、碳鋼（45號鋼） 字母代碼：T
二、軸承鋼（Gcr15） 字母代碼：G
三、馬氏體不銹鋼（SUS440C） 字母代碼：F
2、按照硬度區分：
一、軟軸：采用45鋼材質，HRC28度。
二、硬軸：45鋼和軸承鋼硬度為：HRC62±2度；不銹鋼為HRC58±2度
3、按照表面處理區分：
一、標準軸：碳鋼：TF；軸承鋼：GF
二、鍍鉻軸：碳鋼：TD；軸承鋼：GD
三、不銹鋼軸：FS
說明：常見的訂貨狀態為：TD和GD。
4、光軸的型號編寫：
假設我們需要訂購一根直徑30mm，長度1200的光軸，材質希望是45號鋼鍍鉻處理，則其型號代碼為：
光軸：TD30X1200；如果有特殊加工要求，需要提供相關圖紙。
關于應該使用多大的光軸產品，請參照選型資料的光軸載荷值或者與成都?？乒た卦O備有限公司聯系。
第二節：光軸的特殊加工：

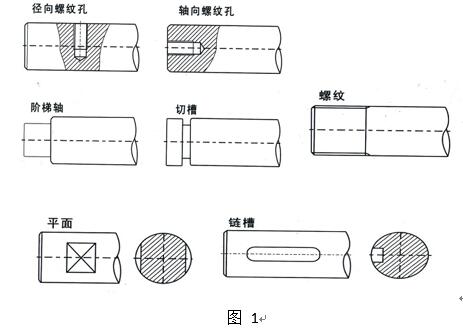

為了更好的安裝光軸產品，我們常常會遇到對光軸產品機型一些必要的機械加工，我們整理一下常見的加工種類，我們可以做如（圖1）所示的加工（包含不只限于（圖1））
主要工序有：徑向螺紋孔、軸向螺紋孔、階梯軸、切槽、外螺紋、平面（銑扁、鍵槽加工)等。
第三節：直線軸承的種類：
1、圓柱型直線軸承
目前市面上主流的直線產品有兩個標準，一種是國家標準的直線軸承，一種的歐洲標準的直線軸承，而知的產品種類系列都相同，只是尺寸上有細微的差距。
我們推薦的在國內及東南亞地區全部采用國家標準的產品。常見的代碼也比較同意。如圖2所示。

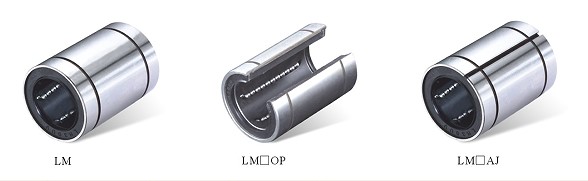

圖2（國標圓筒型直線軸承）
國家標準的產品命名如圖2，圓筒是直線軸承有三個系列，分別是LM（標準系列）、LM__OP(大開口系列)、LM__AJ(間隙可調系列)。對于加長系列，增加后綴L。舉例：直徑25的直線軸承型號：LM25UU。加長系列為LM25LUU。

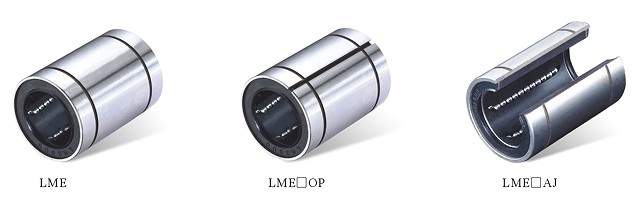

圖3（歐標圓筒型直線軸承）
對于歐洲標準的產品如圖3，在LM后面增加字母E即可，變?yōu)長ME直線軸承。
2、法蘭型直線軸承

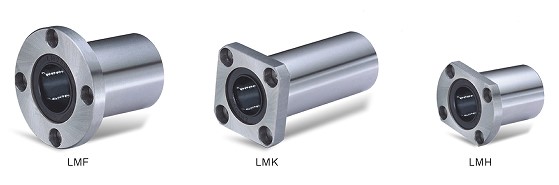

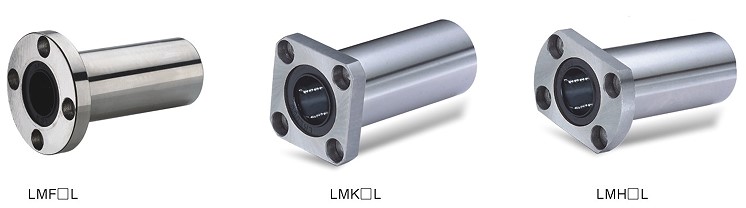

直線軸承的種類住了圓筒型以外，還有法蘭型產品。如圖4所示，法蘭型有三種規格，主要區別是法蘭的形式不一樣。LMF(圓法蘭)，LMK（方法蘭），LMH(雙切邊法蘭)。對應的也有加長型產品，增加后綴L即可。
圖4（國標法蘭型直線軸承）

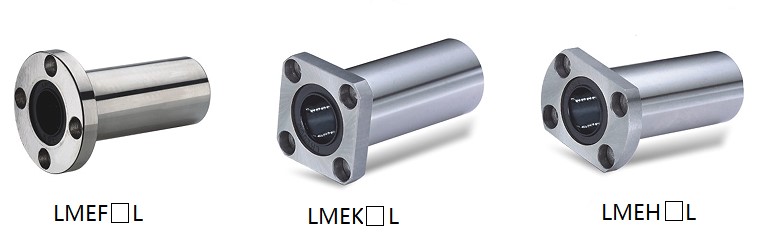

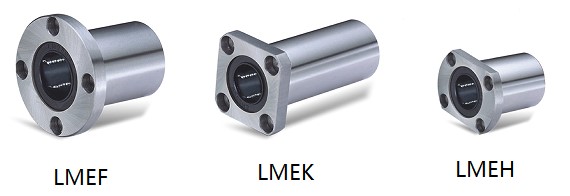

同樣，歐系的直線軸承如圖5所示，分別是LMEF、LMEK、LMEH及對應的加長型產品。
圖5（歐系法蘭型直線軸承）
3、箱式單元

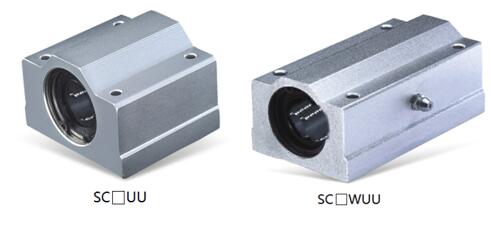

圖6（箱式單元）
如圖6所示，箱式單元和法蘭是直線軸承的主要區別是將直線軸承的安裝螺釘從平行于光軸改為垂直于光軸，豐富了直線軸承的安裝形式，試用不同的安裝需求。型號代碼舉例：SC30UU，加長型為：SC30WUU。

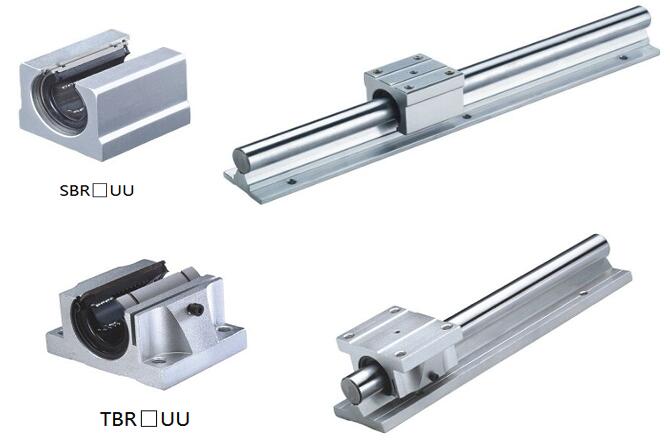

4、帶托架支撐的光軸組件：
如圖7所示，直線軸承采用箱式單元，光軸采用帶鋁托架的直線光軸，將光軸進行全程支撐，增加其承載能力和剛性。常見的尺寸偏窄的SBR系列和尺寸略寬的TBR系列。
圖7（帶支撐的光軸組件）
訂貨型號舉例：SBR25S2A+L2500。表示SBR系列的光軸長度2500，帶2個箱式單元。
第四節：光軸支撐附件：

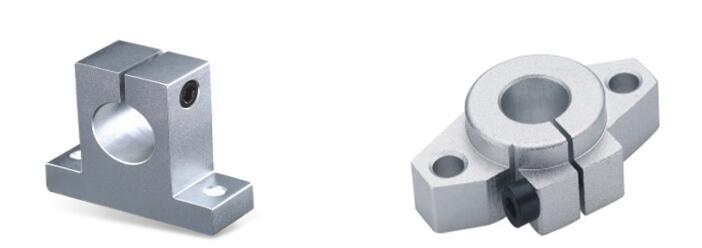

圖8（光軸支撐附件）
如圖8所示，光軸的固定支撐件主要有兩種，一種的安裝面平行于光軸軸心的SK系列，一種是安裝面和光軸軸心垂直的SFH系列，可以適用常見的光軸安裝要求。
以上對光軸產品做了一個簡單的介紹，希望對光大的光軸用戶有所幫助，如對上面的產品感興趣或者有何疑問，請與成都海科工控設備有限公司聯系。
成都?？萍夹g部
