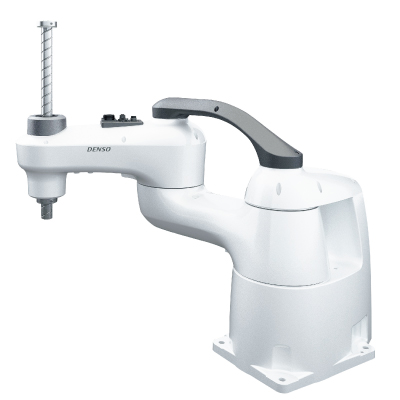

日本DENSO HSR系列水平關節機器人
快速啟動??焖俪掷m(xù)運行。正確停止。 關于機器人的性能,往往僅通過樣冊樣冊參數無法完全搞懂。節拍內是否可以完成,真的可以持續作動嗎,無法判的情形時有發生。為了解決這樣的課題,把【高速開始作動】【高速持續運行】【精準停止作動】這些使用現場一直所追求的基本性能發揮到極致的,實現了真正【實物高速性】的就是新型高速SCARA機器人HSR系列產品。實現了產品高速性的飛躍之后,從傳統的部件裝配至食品?藥品?化妝品等的包裝工程,小型化省空間的高速拾取系統均得以成為現實,徹底革新了現狀。 臂長|480?550?650m
產品概覽
技術參數
資料下載



HSR-048/055/065

快速啟動??焖俪掷m(xù)運行。正確停止。

臂長|480?550?650mm
上下行程|100?200?320?510mm
可搬運質量|8kg
標準循環時間|0.28?0.31秒


  1. 項目單位HSR048HSR055HSR065
    機械臂全長(第1臂 + 第2臂)mm480550650
    第1臂mm205275375
    第2臂mm275275275
    Z軸行程mm100/200/320
    可搬運質量kg8
    安裝方法-地面安裝型/懸掛安裝型
    重復定位精度(工具安裝面中心(1)J1+J2mm±0.01±0.012±0.012
    Zmm±0.01±0.01±0.01
    Tdeg±0.004±0.004±0.004
     HSR048A1-N/S*HSR055A1-N/S*HSR065A1-N/S*
    機械臂全長205 (J1:第1臂)+275 (J2:第2臂)=480mm275 (J1:第1臂)+275 (J2:第2臂)=550mm375 (J1:第1臂)+275 (J2:第2臂)=650mm
    動作角度 及 行程J1 (第1軸)±130°
    J2 (第2軸)±143.5°±150°
    Z (第3軸)(*)*=10:100mm
    *=20:200mm
    *=32:320mm
    *=51:510mm
    *=10:100mm
    *=20:200mm
    *=32:320mm
    *=51:510mm
    *=10:100mm
    *=20:200mm
    *=32:320mm
    *=51:510mm
    T (第4軸)±360°
    軸組合J1 (第1軸)+J2 (第2軸)+Z (第3軸)+T (第4軸)
    可搬運質量8kg
    合成速度機械臂前端7,540mm/s8,000mm/s8,850mm/s
    Z和TZ (第3軸):
    100mm:1,700mm/s
    200mm:2,300mm/s
    320mm:2,475mm/s
    T (第4軸):2,500°/s
    Z (第3軸):
    100mm:1,700mm/s
    200mm:2,300mm/s
    320mm:2,475mm/s
    T (第4軸):2,500°/s
    Z (第3軸):
    100mm:1,700mm/s
    200mm:2,300mm/s
    320mm:2.475mm/s
    T(第4軸):2,500°/s
    重復定位精度(環境溫度恒定)J1+J2±0.01mm±0.012mm
    Z±0.01mm
    T±0.004°
    壓力輸入(向下)98N (1秒以下)
    容許慣性力矩0.12kgm2
    位置檢測方式絕對編碼器
    驅動電機、制動器帶全軸AC伺服電機 Z軸、T軸:帶制動器
    制動器解除操作UL規格以外
    UL規格
    用戶用氣動配管4系統 (φ4×2、φ6×2)
    用戶用信號線?19芯(近接傳感器等的信號線)
    ?Ethernet(8)(1)
    空氣源常用壓力0.05~0.35MPa
    ***大容許壓力0.59MPa
    空氣傳播噪音(A加權等效連續聲壓級)80dB以下
    質量(2)約31 kg (約68.4 lb)約31.5 kg (約69.5 lb)約32 kg (約70.6 lb)
     HSR048A1-N/S*HSR055A1-N/S*HSR065A1-N/S*
    機械臂全長205 (J1:第1臂)+275 (J2:第2臂)=480mm275 (J1:第1臂) +275 (J2:第2臂) =550mm375 (J1:第1臂) +275 (J2:第2臂) =650mm
    動作角度 及 行程J1 (第1軸)±130°
    J2 (第2軸)±143.5°±150°
    Z (第3軸)(*)*=17:170mm
    *=29:290mm
    *=45:450mm
    *=17:170mm
    *=29:290mm
    *=45:450mm
    *=17:170mm
    *=29:290mm
    *=45:450mm
    T (第4軸)±360°
    軸組合J1 (第1軸)+J2 (第2軸)+Z (第3軸)+T (第4軸)
    可搬運質量8kg
    合成速度機械臂前端7,540mm/s8,000mm/s8,850mm/s
    Z和TZ (第3軸):
    170mm:2,250mm/s
    290mm:2,475mm/s
    T (第4軸):2,500°/s
    Z (第3軸):
    170mm:2,250mm/s
    290mm:2,475mm/s
    T (第4軸):2,500°/s
    Z (第3軸):
    170mm:2,250mm/s
    290mm:2,475mm/s
    T (第4軸):2,500°/s
    重復定位精度(環境溫度恒定)J1+J2±0.01mm±0.012mm
    Z±0.01mm
    T±0.004°
    壓力輸入(向下)98N (1秒以下)
    容許慣性力矩0.12kgm2
    位置檢測方式絕對編碼器
    驅動電機、制動器帶全軸AC伺服電機 Z軸、T軸:帶制動器
    制動器解除操作UL規格以外
    UL規格
    用戶用氣動配管4系統 (φ4×2、φ6×2)
    用戶用信號線?19芯(近接傳感器等的信號線)
    ?Ethernet(8)(1)
    空氣源常用壓力0.05~0.35MPa
    容許壓力0.59MPa
    空氣傳播噪音(A加權等效連續聲壓級)80dB以下
    質量(2)約31 kg (約68.4 lb)約31.5 kg (約69.5 lb)約32 kg (約70.6 lb)

    1. 1. 在控制器電源ON時,通過打開制動器解除開關,解除制動器

    2. 2. 不可通過TP、MP操作解除制動器

    3. 1. 僅在直接模式時,通過打開制動器解除開關,解除制動器

    4. 2. 通過TP、MP操作解除制動器

    5. 1. 在控制器電源ON時,通過打開制動器解除開關,解除制動器

    6. 2. 不可通過TP、MP操作解除制動器

    7. 1. 僅在直接模式時,通過打開制動器解除開關,解除制動器

    8. 2. 通過TP、MP操作解除制動器



  2. 1. 重復定位精度為環境溫度恒定時的精度。

  3. 標準型



  4. 1. 選項品

  5. 2. 關于各型式的值,請參照銘牌。

  6. 蛇管型



  7. 1. 選項品

  8. 2. 關于各型式的值,請參照銘牌。
